هواساز

هواساز چیست؟

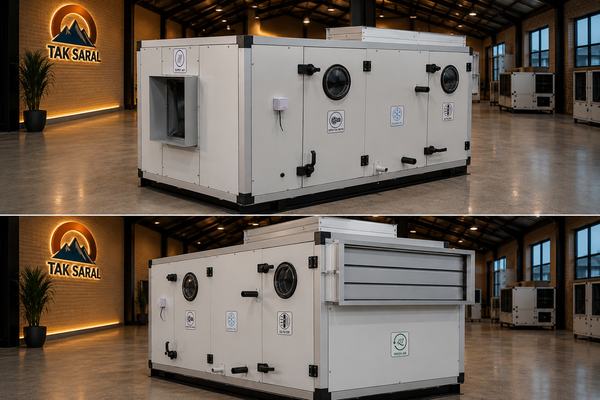

هواساز یا هوارسان(AHU) به دستگاهی گفته می شود که وظیفه آن تنظیم دما (سرمایش و گرمایش) ، تعویض ، فیلتراسیون و در مواقعی کنترل رطوبت هوای محیط سالن های تولید ، بیمارستان ها ، سالن های اجتماعات ، پروژه های مسکونی و سالن های ورزشی است.سرمایش و گرمایش هواساز ها هر دو از نوع کویل آبی می باشد.هواساز ها در فصل تابستان برای تولید هوای خنک به آب خنک که توسط چیلر خنک می شود و در فصل زمستان برای تولید هوای گرم به آب گرم که توسط موتورخانه(دیگ آبگرم) تامین می شود نیاز دارند.از هواساز می توان به عنوان یک سیستم تهویه که امکان اجرای استانداردهای دما ، فیلتراسیون ، تعویض و کنترل رطوبت محیط به طور همزمان را دارد نام برد.هواساز ها از ظرفیت 2000cfmتا 50000cfm قابل طراحی و ساخت می باشند.معمولا از هواساز ها جهت گرمایش و سرمایش اماکن بزرگ و ایجاد یکنواختی هوا در محیط استفاده می شود.هواساز ها ، مانند ایرواشر ها و زنت های صنعتی به کانال کشی جهت توزیع هوا نیاز دارند.هواساز ها از نظر نوع ساختار به چند دسته تقسیم می شوند که عبارتند از:(هواساز صنعتی و هایژنیک) که در ادامه در مورد ویژگی ها ، اجزاء و کاربرد هر کدام توضیح خواهیم داد.

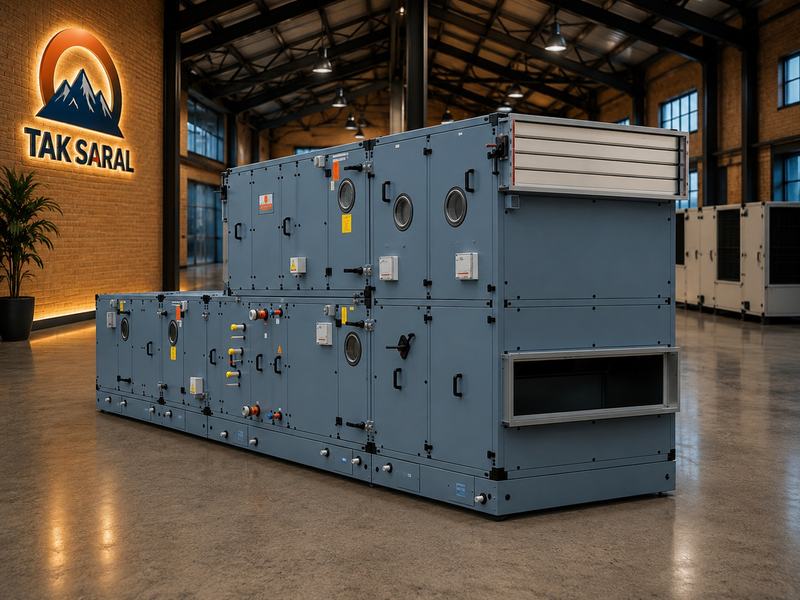

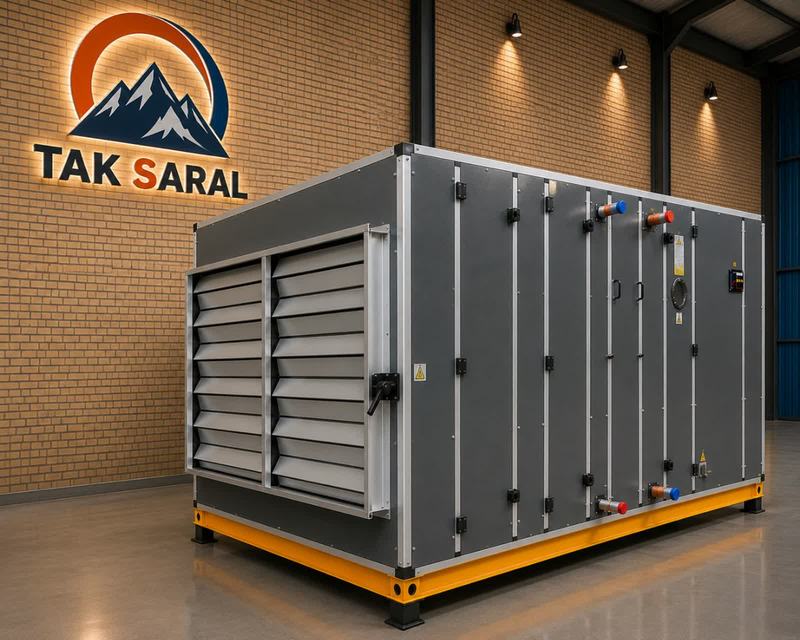

*هواساز صنعتی:(Industrial Air Handling Unit)

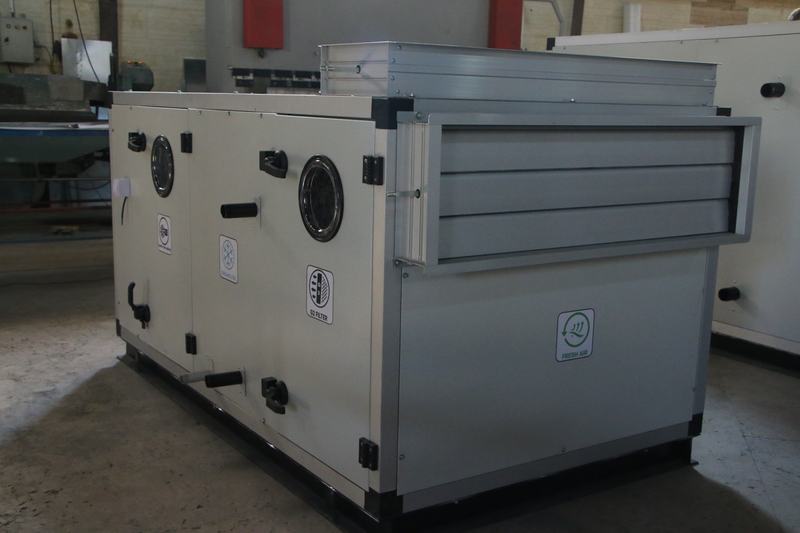

هواساز صنعتی (Industrial Air Handling Unit) به هواساز هایی گفته می شود که جهت تنظیم دما ، رطوبت ، تعویض و فیلتراسیون هوای سالن های تولید ، سالن های اجتماعات ، تالار ها ، سالن های ورزشی استفاده می شود.همانطور که گفته شد سرمایش و گرمایش هوا ساز ها از نوع کویل آبی می باشد.در فصل زمستان به بویلر و در فصل تابستان جهت تامین آب سرد مورد چیلر نیاز دارند.هوا ساز های صنعتی به تنهایی قادر به تامین گرمایش و سرمایش یک محیط نیستند.هر هواساز صنعتی تشکیل شده از الکتروموتور ، فن ، کویل گرمایشی ، کویل سرمایشی ، فیلتر ها ، دمپرهای هوای تازه و هوای برگشت که تمامی این اجزاء درون یک باکس مانند شکل زیر قرار می گیرند.

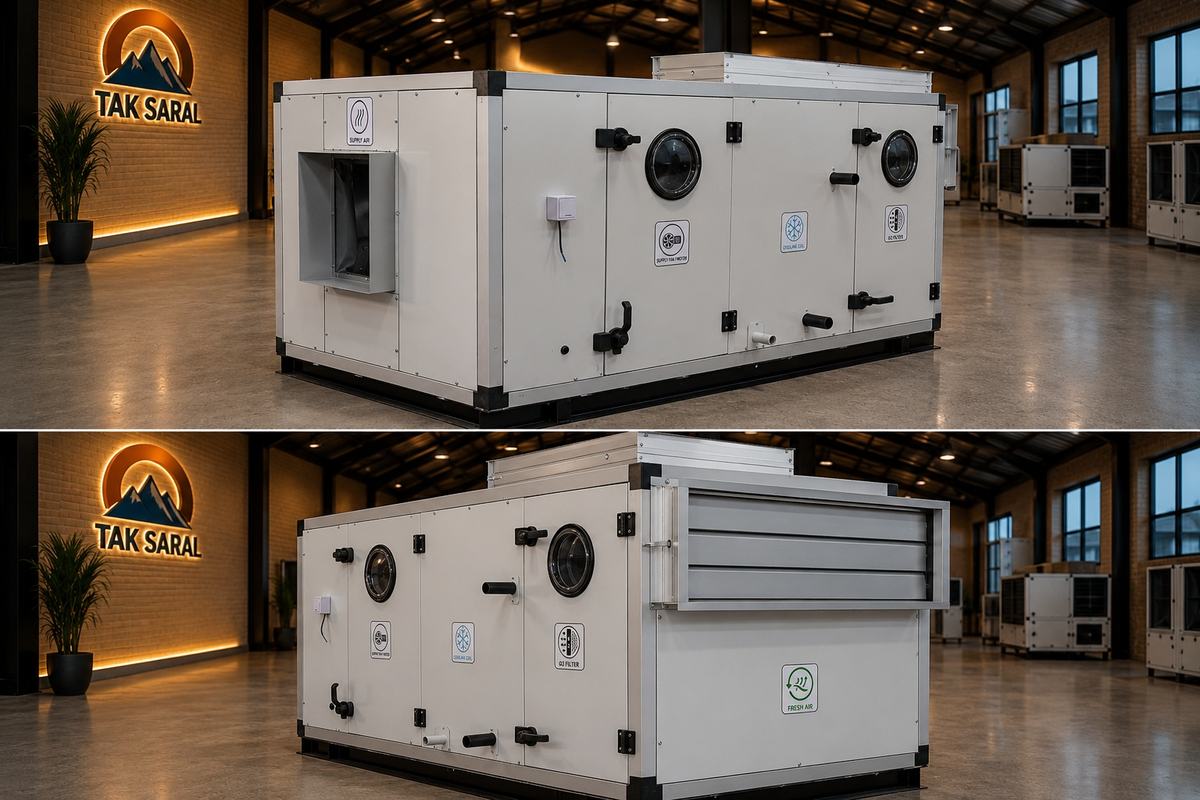

*هواساز هایژنیک:(Hygienic air handling unit)

هواساز های هایژنیک در دو نوع(هواساز های تک منطقه ای و هواساز های چند منطقه ای) طراحی و تولید می شوند.تفاوت هواساز های هایژنیک تک منطقه ای(AHU single zone) و چند منطقه ای( AHU multi zone) در قابلیت تفکیک دمای در چند نقطه مختلف است.هواساز هایژنیک تک منطقه ای(AHU single zone) فقط قادر به تامین هوای یک و یا چند محیط با دمای یکسان است و هزینه کمتری نسبت به هواساز های چند منطقه ای دارد.ولی در هوا ساز های چند منطقه ای( AHU multi zone) شما میتوانید هوای چند نقطه مختلف را با توجه به نیاز دمایی همان محیط به صورت جداگانه تامین و کنترل کنید.در بیمارستان ها ، داروسازی ها از هواساز های هایژنیک تک منطقه ای برای تنظیم دمای سالن های انتظار ، راهرو ها و از هواساز های هایژنیک چند منطقه ای( AHU multi zone) جهت کنترل دمای چند نقطه بصورت مستقل استفاده می شود که بعد از هواساز های صنعتی به ادامه مبحث هواساز های هایژنیک می پردازیم.

هواساز های صنعتی در چه فضاهایی کاربرد دارند:

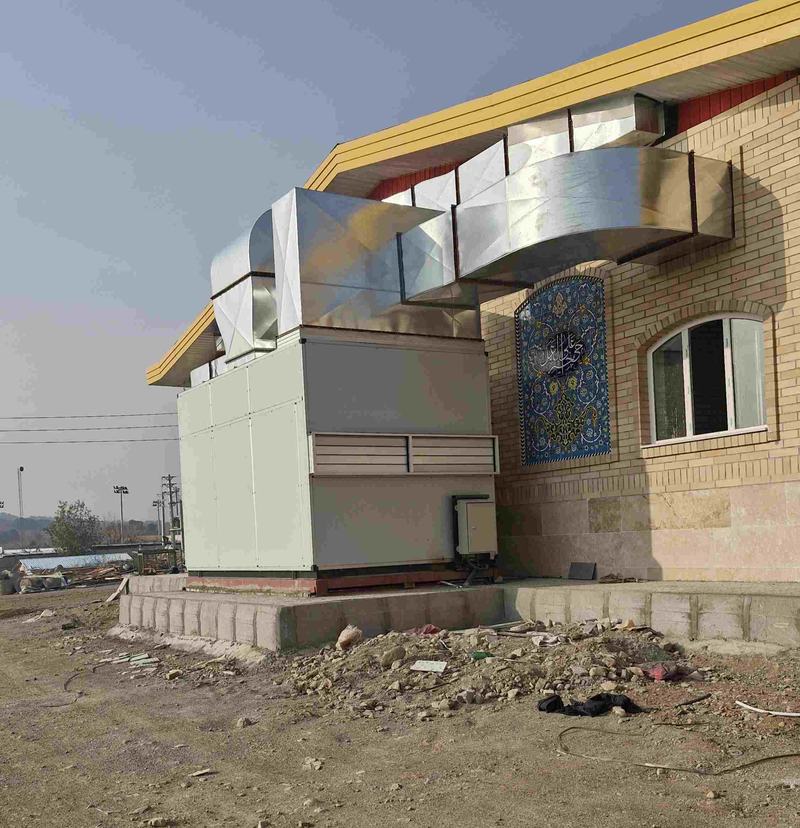

هواساز های صنعتی چون از نظر ظاهر از هواساز های هایژینیک ساده تر و آپشن های کمتری دارند ، در پروژه هایی کاربرد دارند که حساسیت کمتری نسبت به ریزگرد های معلق در هوا و کیفیت هوای محیط دارند.این هواساز ها(هواساز صنعتی)معمولا در پروژه هایی کاربرد دادند که هدف تنظیم دما و فیلتراسیون و تعویض هوا در یک سالن بزرگ است.در پروژه های مسکونی هواساز ها کاربرد چندانی ندارند.به دلیل اینکه این سیستم یک سیستم مرکزی محسوب می شود و معمولا در لابی ها ، سالن های اجتماعات جهت تامین سرمایش و گرمایش محیط کاربرد دارند.هواساز ها بنا به درخواست و نیاز مصرف کننده به صورت دومنظوره(سرمایشی ، گرمایشی) و تک منظوره (سرمایشی یا گرمایشی)قابل طراحی و ساخت می باشند.به عنوان مثال به دلیل اینکه استخر های شنا در طی چهار فصل به سیستم سرمایشی نیاز ندارند از هواساز های تک منظوره (گرمایشی)با مبدل هیت ریکاوری جهت تامین هوای گرم و هوای تازه محیط استفاده می شود.همانطور که گفته شد هواساز های صنعتی جهت سرمایش و گرمایش سالن های بزرگ مانند :سالن های غذاخوری ، تالار ها ، سینما ، سالن های تولید ، فروشگاه های زنجیره ای ، مراکز تجاری و اداری کاربرد دارند.هواساز های صنعتی در بعضی از گلخانه ها و سالن های کشت قارچ نیز کاربرد دارند.

اجزاء تشکیل دهنده هواساز های صنعتی کدامند؟

*استراکچر:

استراکچر به همان سازه اصلی دستگاه گفته می شود که از پروفیل های آلومنیومی است.

*بدنه:

به جداره هایی گفته می شود که تمامی اجزاء هواساز درون این کابین قرار می گیرد که این جداره ها تشکیل شده از یک لایه بیرونی و یک لایه داخلی که مابین این لایه ها توسط عایق های حرارتی برای جلوگیری از پرت انرژی ایزوله می شود.

*اتصالات:

منظور از اتصالات :کرنر ها ، رابط های سپری و پیچ و مهره هایی است که جهت متصل کردن استراکچر و بدنه دستگاه کاربرد دارد.

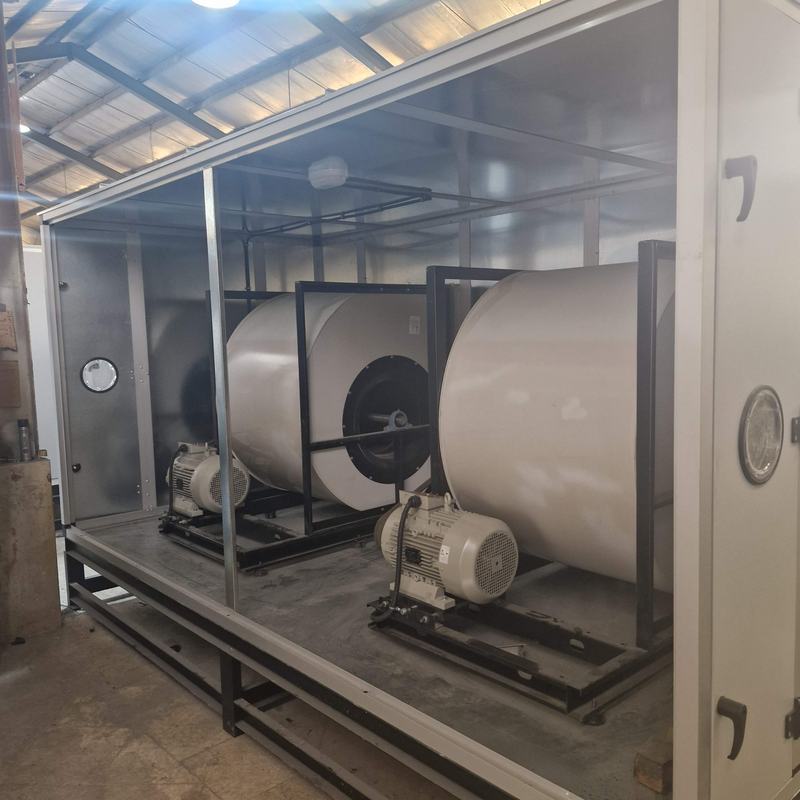

*الکتروفن :

ممکن است از نوع پولی تسمه ای یا کوپل مستقیم ( پلاگ ) باشد و وظیفه الکتروفن در هواساز به جریان درآوردن هوا و ایجاد رانش و مکش در مسیر کانال های رفت و برگشت است.

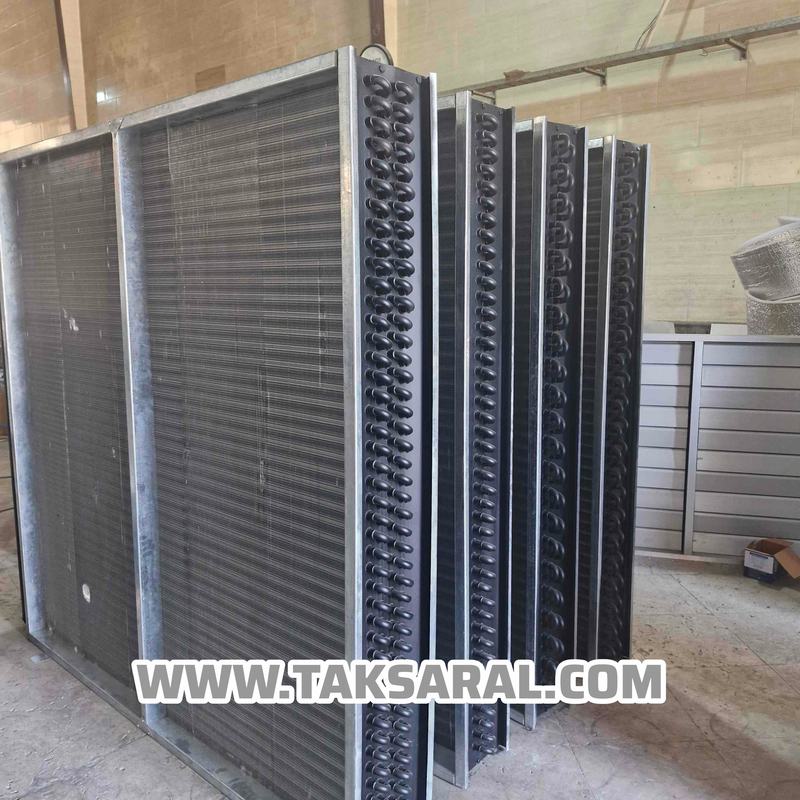

*کویل گرمایشی :

این کویل از نوع آبی بوده و معمولا با لوله های مسی 5/8inch و به صورت 2ردیفه می باشد.

*کویل سرمایشی:

کویل سرمایشی هواساز معمولا از نوع آبی بوده و تعداد ردیف کویل های سرمایشی از کویل گرمایشی بیشتر و تراکم(fpi)آن نیز بیشتر است.

*بستر فیلتر ها:

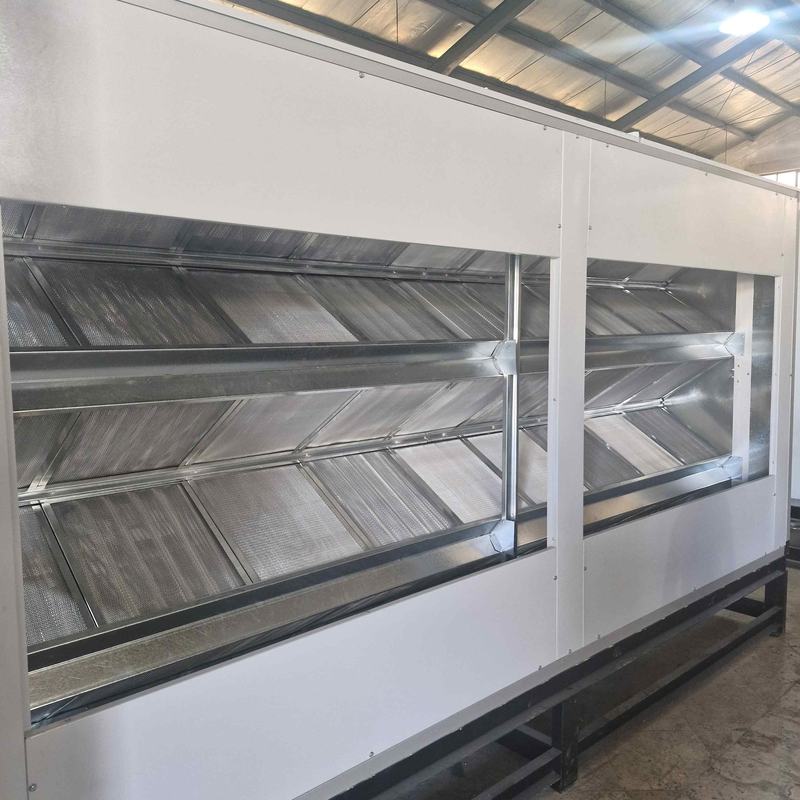

در هواساز های صنعتی امکان استفاده از یک تا چند بستر فیلتر وجود دارد مانند فیلتر آلومنیومی ، فیلتر های کیسه ای ، فیلتر های کربن اکتیو و ....

*دمپر ها:

در هواساز ها معمولا از یک یا دو دو دمپر جهت تنظیم میزان هوای ورودی به داخل کابین هواساز استفاده می شود که این دمپر ها عبارتند از دمپر هوای پرگشت و دمپر هوای تازه.

*تشت تقطیر(درین):

وظیفه این تشت در هواساز ها تخلیه آب(قطرات آب) به دست آمده بر روی بدنه کویل سرمایشی در فصل تابستان است.آین قطرات آب ، بخار موجود در هواست که پس از برخورد با بدنه سرد کویل سرمایشی در فصل تابستان به وجود می آیند.

طرز کار هواساز های صنعتی چگونه است:

*گرمایش هواساز صنعتی:

گرمایش هواساز های صنعتی از نوع آبی(کویل آب گرم)است.برای اینکه بتوانیم از هواساز به عنوان یک سیستم گرمایشی استفاده کنیم ، حتما به یک منبع تغذیه آب گرم نیاز داریم که از دیگ های آبگرم استفاده می شود.آب در یک سیکل بسته بین کویل هواساز و دیگ آب گرم در گردش است و با عبور آبگرم از مبدل داخل هواساز ، به دلیل اینکه لوله های استفاده شده در کویل ها از جنس مس بوده و این فلز رسانایی بالایی دارد ، سطح کویل گرم شده و عبور هوا توسط فن از روی کویل(داخل شیار فین ها)انتقال حرارت بین آب گرم و هوا صورت گرفته و هوا پس از گرم شدن از مسیر کانال های انتقال هوا وارد محیط می شود.معمولا هوا ساز ها به دلیل صرفه جویی در مصرف انرژی ، مجهز به کانال برگشت می باشند به بیان ساده هوا در هواساز ها سیرکوله می شود.این گردش هوا در هواساز ها و گردش آب در سیکل کویل و دیگ آبگرم تا زمانی که دمای محیط به دمای آسایش می رسد ادامه داشته و پس از اینکه دمای محیط به دمای مطلوب می رسد ، هوا ساز خاموش شده و شیر موتوری هواساز از ورود آب به داخل کویل هواساز جلوگیری کرده و از مسیر (بای پس)آب به سمت منبع تغذیه برمیگردد و و ترموستات دیگ فرمان (off)را به دیگ صادر می کند.

*سرمایش هواساز صنعتی:

منبع تغذیه آب سرد در هواساز ها در فصل تابستان چیلر است ، چیلر نیز توسط لوله کشی به هواساز متصل شده و یک سیکل بسته را تشکیل می دهند.در فصل تابستان آب پس از خنک شدن توسط پمپ های سیرکوله به سمت هواساز حرکت کرده و وارد کویل سرمایشی می شود.با عبور هوا بر روی کویل سرمایشی ، هوا خنک شده و هوای خنک توسط فن از مسیر کانال های انتقال هوا وارد محیط می شود.این چرخه هوا تا رسیدن دمای محیط به دمای مطلوب(دمای آسایش)ادامه دارد و پس از آن هواساز خاموش می شود و در ادامه چیلر نیز از مدار خارج می شود.علاوه بر کاهش و یا افزایش دمای هوای عبوری از هواساز ذرات معلق در هوا نیز توسط فیلتر ها گرفته شده و امکان تزریق هوای آزاد از طریق دمپر هوای آزاد به این چرخه نیز وجود دارد که تعداد بستر فیلتر در هواساز و مقدار هوای تازه بستگی به نوع کاربری و حساسیت پروژه دارد.ممکن است در بعضی هواساز ها بجای هوای برگشت از هواساز full fresh استفاده شود.(منظور هواساز های 100%هوای تازه است).

راهنمای انتخاب هواساز صنعتی:

برای انتخاب هواساز صنعتی قبل از اینکه تصمیم به خرید بگیریم.ابتدا باید از یک کارشناس فنی کمک بگیریم تا بتوانیم انتخاب درست داشته باشیم و دستگاهی که انتخاب می کنیم بتواند نیاز ما را برآورده باشد.در اولین مرحله باید با مشورت و نظر کارشناس مطمئن شویم که آیا هواساز با توجه به نوع کاربری ، شرایط آب و هوایی ، حساسیت در میزان ریزگرد ها و هوای تازه ، می تواند نیاز ما را برآورده سازد یا خیر.مثلا:ممکن است ما بجای هواساز صنعتی به هواساز هایژنیک نیاز داشته باشیم یا در بعضی از پروژه ها ما می توانیم بجای استفاده از هواساز ، گزینه های بهتری را نتخاب کنیم مانند(فن کویل ها) که این انتخاب به تصمیم مشاور و کارشناس شما بستگی دارد.(شما می توانید از طریق راه های ارتباطی با کارشناسان فنی مجموعه تهویه تک سارال ارتباط بگیرید و سوالاتتون را بپرسید)

مرحله دوم : محاسبه و تعیین بار حرارتی و برودتی ساختمان مدنظر که شما می توانید برای این محاسبات از یک کارشناس تاسیسات مکانیکی کمک بگیرید و یا اینکه کارشناسان فنی شرکت فروشنده مشورت بگیربد.بعد از تعیین بار حرارتی و برودتی باید ظرفیت هوادهی(میزان هوای مورد نیاز) و تعداد بستر فیلتر و مقدار هوای تازه را در نظر بگیرید که این آیتم ها بستگی به نوع کاربری شما و شرایط آب و هوایی شما دارد و پس از این مرحله شما می توانید تصمیم به خرید بگیرید.

کاربرد هواساز هایژنیک (Hygienic Air Handling Unit)

هواساز های هایژنیک(بهداشتی)در بیمارستان ها ، مراکز داروسازی ، مراکز تحقیقاتی ، آزمایشگاهی ، پزشکی قانونی ، اتاق تمیز(Clean Room)،سالن های ساخت بردهای الکترونیکی ، مراکز تولید لوازم آرایشی و بهداشتی و مراکز تولید تجهیزات پزشکی به دلیل حساسیت بسیار بالای این مراکز به کیفیت هوا ، جلوگیری از رشد باکتری و قارچ و جلوگیری از تجمع گرد و غبار در محیط استفاده می شود.ساختار هواساز های هایژنیک(بهداشتی) با هواساز های صنعتی متفاوت است.نوع استراکچر ، آب بندی کامل بدنه باعت شده که از ورود ذرات بیرونی و آب به داخل کابین این دستگاه ها جلوگیری شود.هواساز های هایژنیک در قسمت داخلی نیز کاملا صاف و بدون برآمدگی ساخته می شوند.فیلتراسیون در هواساز های هایژنیک مهمترین بخش است.عمل فیلتراسیون در هواساز های هایژنیک باعث می شود که هوا با ورود به اولین بسترفیلتر ذرات بزرگتر و در ادامه با ورود به فیلتر های بعدی ذرات ریزتر مانند گرد و غبار ، باکتری ها و ویروس ها از هوا گرفته شده و تصفیه شده و یک هوای پاک مطابق استاندارد های بهداشتی وارد محیط شود.نوع فن هواساز های هایژنیک با هواساز های صنعتی متفاوت است.در هواسازهای هایژنیک برای جلوگیری از آلودگی داخل کابین از فن های بدون تسمه کوپل مستقیم (پلاگ فن )استفاده می شود. چون یکی از دلایل آلودگی در فن های پولی تسمه ای ، وجود تسمه است..جداره های داخلی هواساز های هایژنیک(بهداشتی)جهت جلوگیری از زنگزدگی از ورق استیل می باشد. یکی از کاربری هایی که از هواساز های هایژنیک به عنوان سیستم سرمایشی و گرمایشی و تصفیه هوا استفاده می شود بیمارستان ها می باشد.در بیمارستان ها از هواسازهای هایژنیک برای تامین هوای اتاق های عمل ، icu ، ccu استفاده می شود.در هواساز های هایژنیک علاوه بر عمل فیلتراسیون و حذف ریزگرد ها لامپ های با اشعه فرابنفش وجود دارد که به آنها لامپ های UV گفته می شود که وظیفه این لامپ های UV غیر فعال کردن میکرو ارگانیسم ها و جلوگیری از تکثیر باکتری ها و ویروس ها است . در ادامه توضیح خواهیم داد که نقش این لامپ های UV در هواسازهای هایژنیک چیست و توضیح خواهیم داد که سرمایش و گرمایش هواساز های هایژنیک به چه شکل است و از چه قسمت هایی تشکیل شده است و نقش هر بخش را با هم بررسی خواهیم کرد.

سرمایش و گرمایش هواساز هایژنیک :

سرمایش و گرمایش هواساز های هایژنیک ممکن است به صورت 100%هوای تازه و یا مقداری هوای برگشت داشته باشد که میزان هوای تازه و هوای برگشت به نوع کاربری بستگی دارد.مثلا هواساز های اتاق های عمل به صورت 100%هوای تازه می باشند و ممکن است در کاربری های دیگر برای صرفه جویی در مصرف انرژی از مقداری هوای برگشت استفاده شود.البته در هواساز های 100%هوای برگشت از مبدل های هیت ریکاوری (Heat Recovery)برای کاهش هزینه های مصرف انرژی استفاده می شود.سرمایش و گرمایش هواساز های هایژنیک نیز مانند هواساز های صنعتی از نوع کویل آبگرم و کویل آب سرد است که جهت تامین آب داغ به یک منبع تغذیه نیاز است که منبع تغذیه آب گرم دیگ آبگرم و منبع تغذیه آب سرد چیلر(سرد کن)می باشد. در فصل زمستان با ورود آب داغ به کویل هواساز سطح کویل کاملا گرم شده و با عبور هوا از روی کویل ، هوا گرم شده و از طریق فن به داخل محیط انتقال پیدا می کند.ظرفیت حرارتی کویل در هواساز ها براساس میزان هوای تازه و نوع شرایط آب و هوایی محاسبه می شود.

در هواساز های 100%هوای تازه جهت کاهش هزینه ها و صرفه جویی در مصرف انرژی از هواساز های هیت ریکاوری استفاده می شود.هواساز های هیت ریکاوری هوای برگشت دارند ، با این تفاوت که هوای برگشت مجدد به داخل محیط انتقال داده نمی شود.هدف از انتقال هوای برگشت و انتقال آن به مبدل هیت ریکاوری ایجاد یک پیش گرمایش و پیش سرمایش جهت کاهش بار سرمایی کویل است.در مبدل های هیت ریکاوری هوای اگزاست با هوای تازه بصورت غیر مستقیم از کنار هم عبور کرده و انتقال حرارت صورت گرفته و هوای تازه در ادامه از کویل گرمایشی و یا سرمایشی(بستگی به فصل دارد) عبور کرده و به داخل محیط انتقال پیدا می کند.هوای اگزاست نیز پس از عبور از مبدل هیت ریکاوری از طریق فن دستگاه از دستگاه تخلیه می شود.

اجزاء هواساز های هایژنیک (Hygienic Air Handling Unit)

*استراکچر:

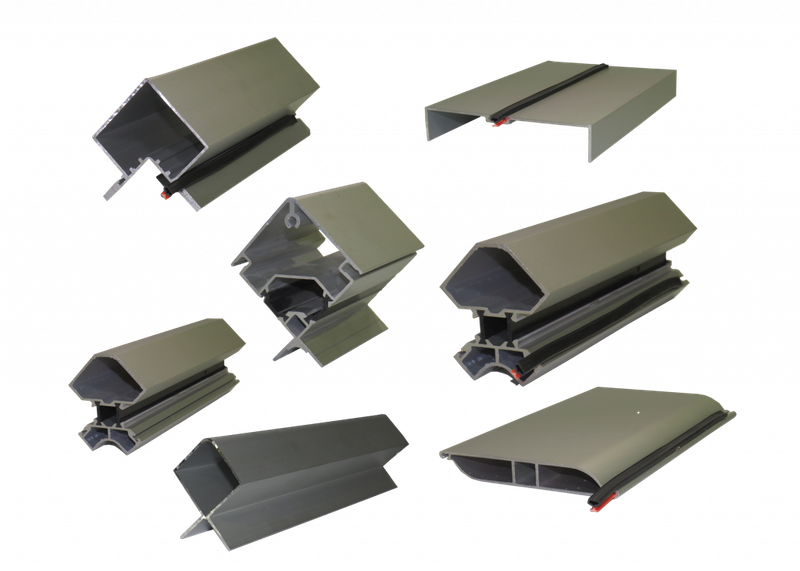

شکل و نوع زاویه بیرونی و داخلی استراکچر ها در هواساز های هایژنیک با هواساز های صنعتی متفاوت است. استراکچر های هواساز های هایژنیک از نوع نوار هوابند خور می باشند تا از ورود ریزگرد ها و آب به داخل دستگاه جلوگیری شود.

*بدنه داخلی و خارجی:

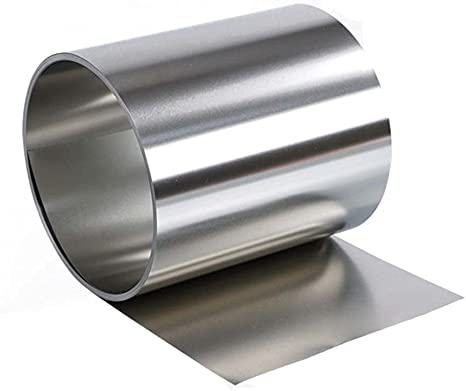

جداره های داخلی هواساز های هایژنیک به دلیل زنگزدگی و مقاومت بالا در برابر رطوبت از جنس ورق استیل و جداره های بیرونی از جنس ورق گالوانیزه گرم و با پوشش رنگ الکترو استاتیک (پودری)می باشد.

*الکترو فن:

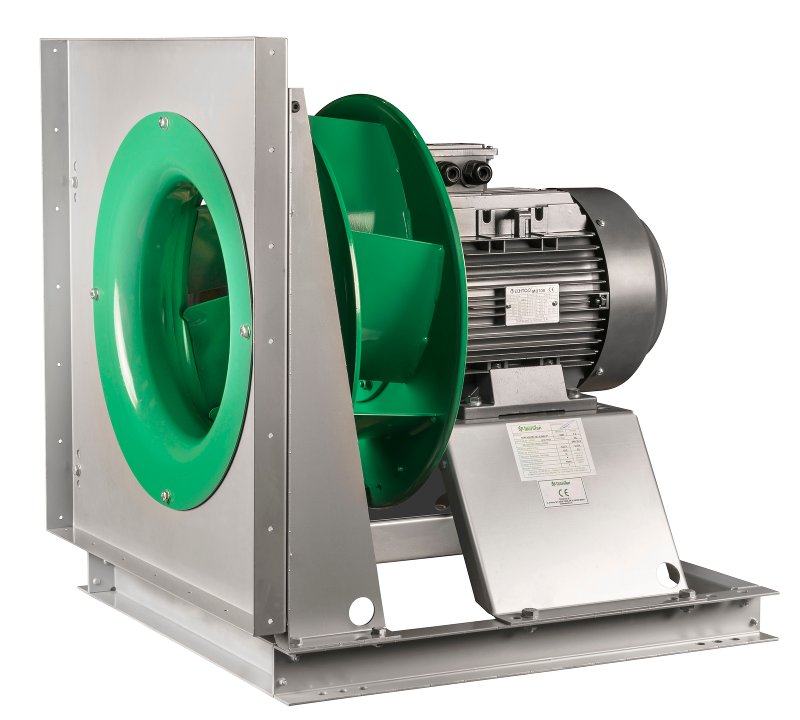

فن های استفاده شده در هواساز های هایژنیک از نوع پلاگ فن می باشد. به سه دلیل در هواساز های هایژنیک از پلاک فن استفاده می شود.

دلیل اول:حذف یاتاقان ، پولی و تسمه و کاهش آلودگی.
دلیل دوم:کاهش آلودگی صوتی به دلیل کم صدا بودن این فن ها
دلیل سوم: جبران افت فشار در مسیر هوا

*کویل سرمایشی:

کویل های سرمایشی هواساز های هایژنیک از نوع آبی بوده که آب سرد آنها توسط چیلر تامین می شود.فین استفاده شده در کویل های هواساز هایژنیک از نوع روکشدار ، جهت جلوگیری از رسوب بر روی فین ها می باشد.

*کویل گرمایشی:

کویل گرمایشی نیز مانند کویل سرمایشی است و منبع تغذیه آب داغ این کویل ها دیگ آب گرم می باشد.

*مبدل هیت ریکاوری:

همانطور که در بالا توضیح داده شده ، مبدل های هیت ریکاوری در واقع نقش پیش گرمایش و پیش سرمایش را در هواساز های هایژنیک دارند.

*دمپر ها(DAMPER):

هواساز های هایژنیک ، مجهز به دمپر هوای تازه و دمپر هوای برگشت(در صورت وجود مبدل هیت ریکاوری)می باشند که این دمپر ها از نوع موتوری(برقی)یا دستی می باشد.

*درین(DRIN):

تشت درین یا تشت تخلیه وظیفه تخلیه آب حاصل از تقطیر بخار هوا در سطح کویل سرمایشی را دارد.

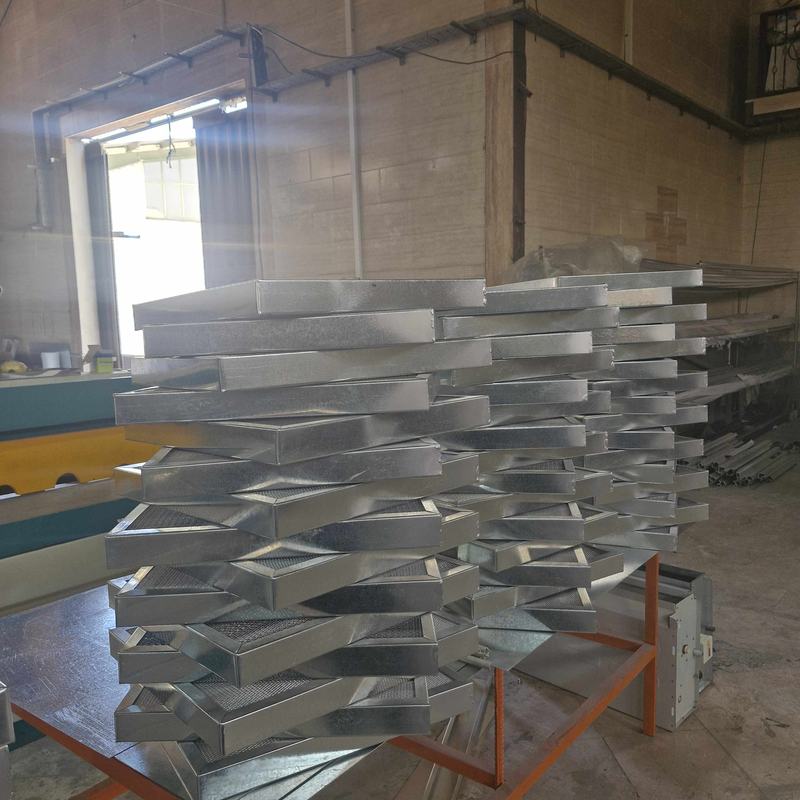

*فیلتر آلومنیومی(Pre Filter):

نقش فیلتر فلزی یا پیش فیلتر حذف ذرات درشت تر از هوا است.

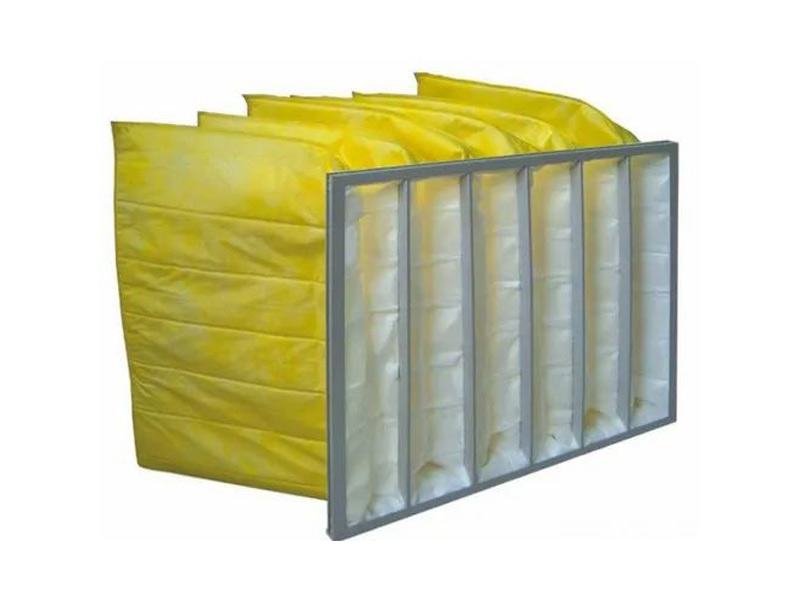

*فیلتر های کیسه ای(Bag Filter) :

وظیفه این فیلتر در هواساز های هایژنیک حذف گرد و غبار ریزتر ، حذف گرده گیاهان و ذرات معلق در هوا می باشد که این فیلتر بعد از فیلتر های فلزی در مسیر ورود هوا به هواساز نصب می شود.

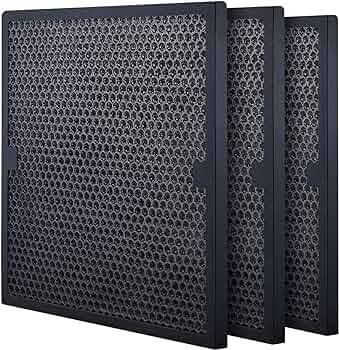

*فیلتر کربن فعال:

وظیفه این فیلتر در هواسازهای هایژنیک علاوه بر حذف بو حذف گاز های آلاینده ، گازهای شیمیایی ، بخارات اسیدی است.

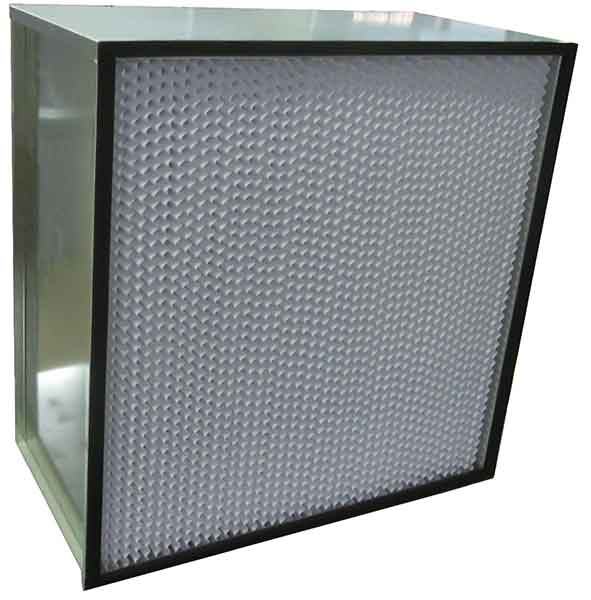

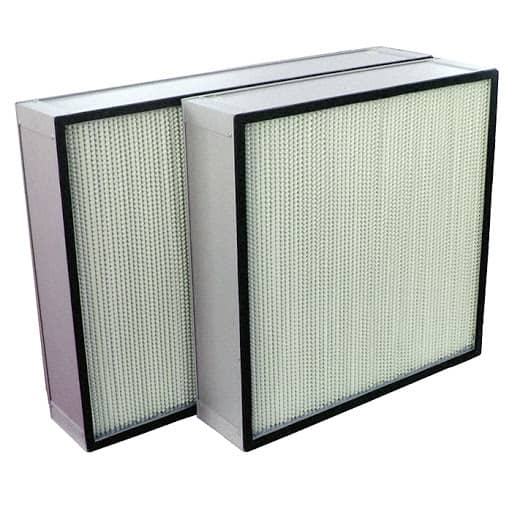

*فیلتر هپا:

فیلتر هپا از موثر ترین و مهمترین فیلتر ها در هواساز های هایژنیک است.وظیفه این فیلتر ها حذف باکتری ها ، ویروس ها ، قارچ ها است.

*فیلتر اولپا:

در صورت نیاز در بعضی از هواساز های هایژنیک از فیلتر های اولپا که این فیلتر نوع پیشرفته تر فیلتر های هپا می باشد نصب می شود.

*لامپ (UV):

لامپ های UV در هواساز های هایژنیک نوعی ضد عفونی کننده محسوب می شودند که با آزاد سازی اشعه فرا بنفش در مسیر عبور هوا باعث غیر فعال کردن میکروارگانیسم ها و جلوگیری از تکثیر قارچ و باکتری ها می شود.

در صورت نیاز به مشاوره در مورد هواساز های هایژنیک و صنعتی از طریق راه های ارتباطی می توانید با کارشناسان مجموعه تهویه تک سارال ارتباط برقرار کنید.
