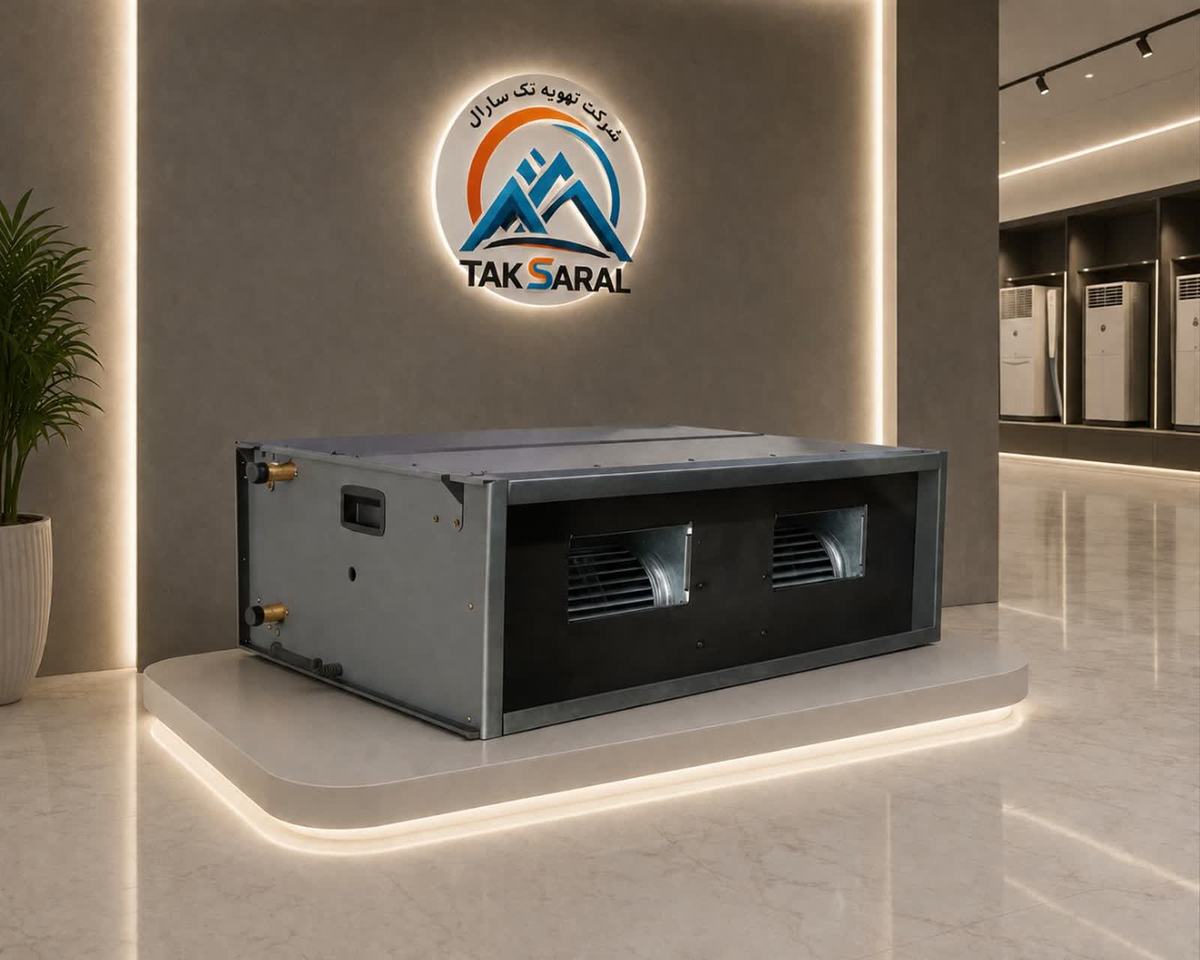

فن کویل کانالی(داکت فن کویل)

فن کویل کانالی چیست؟

فن کویل کانالی یا داکت فن کویل،یک سیستم سرمایشی و گرمایشی محسوب می شود که در فصل تابستان هوای خنک و در فصل زمستان ، گرمایش محیط را تامین می کند. و به این دستگاه به دلیل اینکه به کانال انتقال هوا جهت توزیع هوا متصل میشود ، فن کویل کانالی یل داکت فن کویل گفته می شود.این دستگاه ها در ظرفیت های (800سی اف ام) تا (2000 سی اف ام) قابل طراحی و ساخت می باشند.محل نصب فن کویل های کانالی در زیر سقف و یا داخل سقف کاذب است.ابعاد این دستگاه ها از فن کویل های سقفی توکار بزرگتر است. فن کویل کانالی تشکیل شده از فن و کویل که این فن و کویل درون یک باکس قرار گرفته است.تعداد فن و الکتروموتور در فن کویل های کانالی به ظرفیت دستگاه بستگی دارد.هر چقدر ظرفیت دستگاه بالاتر باشد تعداد فن و الکتروموتور نیز بیشتر است.

کاربرد فن کویل های کانالی:

فن کویل های کانالی در اکثر پروژه های اداری،تجاری،مسکونی،خدماتی و سالن های اجتماعات و تالار هاکاربرد دارد.از فن کویل های کانالی بیشتر در قسمت هایی استفاده می شود که هدف اصلی ، تامین هوای چند نقطه باشد که با استفاده از فن کویل کانالی و کانال های توزیع هوا می توانید نقاط مختلف را پوشش دهید.فن کویل های کانالی هم مانند فن کویل های سقفی در زیر سقف یا داخل سقف کاذب نصب می شود.فن کویل های کانالی برای سالن های با ارتفاع بالا گزینه مناسب تری نسبت به فن کویل های سقفی توکار است.تفاوت فن کویل های کانالی با فن کویل های سقفی توکار در قسمت تعداد ردیف کویل،محل قرارگیری فن ها است.در فن کویل های سقفی کویل ها از نوع سه ردیفه می باشد.ولی در فن کویل های کانالی از کویل های چهار ردیفه استفاده می شود.در اکثر فن کویل های سقفی توکار فن قبل از کویل ها قرار میگیرد، اما در فن کویل های کانالی فن در جلوی کویل ها قرار گرفته و به همبن دلیل این مدل فن کویل ها از پرتاب باد بالاتری نسبت به فن کویل های سقفی خودکار برخوردار هستند.تفاوت دیگر فن کویل های کانالی نسبت به فن کویل های سقفی توکار محل قرارگیری فیلتر هوا می باشد.در فن کویل های سقفی توکار معمولا فیلتر ها در زیر دستگاه قرارگرفته و مکش هوا در زیر دستگاه انجام می شود.ولی در فن کویل های کانالی فیلتر و برگشت هوا در قسمت پشت دستگاه است.

طرز کار فن کویل های کانالی:

نحوه عملکرد فن کویل های کانالی نیز دقیقا مشابه فن کویل های سقفی و سایر فن کویل ها می باشد.هر فن کویل تشکیل شده است از فن و کویل که وظیفه فن به جریان یا به گردش درآوردن ها هوا و وظیفه کویل یا مبدل،انتقال حرارت بین دو سیال که این دوسیال آب و هوا هستند است.هوا از قسمت برگشت یا مکش فن کویل وارد دستگاه می شود و پس از عبور از فیلتر هوا ، از سطح کویل عبور کرده و در صورتی که داخل کویل آب سرد در جریان باشد هوای خنک و در صورتی که در سیستم آب گرم در جریان باشد هوای گرم خارج می شود.

اجزاء فن کویل های کانالی:

*بدنه

کیفیت و ضخامت و نوع مونتاژ بدنه فن کویل ها نقش بسیر مهمی در سطح صدای فن کویل دارد.بدین شکل که اگر در فن کویل های کانالی(داکت فن کویل)از ورق با ضخامت پایین استفاده شود،ارتعاش ایجاد می شود و باعث ایجاد صدا می شود.

*مبدل حرارتی(کویل)

در فن کویل های کانالی(داکت فن کویل) از کویل های چهار ردیفه3/8 با تراکم 10fpiاستفاده می شود.سطح کویل باید متناسب با بار برودتی و حرارتی و ظرفیت هوادهی مورد نیاز باشد.ضخامت لوله های استفاده شده در کویل ها نیز تاثیر زیادی در عمر مفید کویل ها و مقاومت بیشتر در برابر پوسیدگی دارد.

*الکتروموتور

الکتروموتور ها در فن کویل های کانالی نقش به حرکت درآوردن فن ها جهت به جریان درآوردن هوا را دارند.الکتروموتور ها در مدل های تک شفت و دو شفت قابل طراحی و نصب در فن کویل های کانالی(داکت فن کویل)هستند و کاربرد دارند ، که استفاده از هر کدام از این مدل ها به ظرفیت آن دستگاه بستگی دارد.

*فن دمنده

فن و یا دمنده هوا در فن کویل های کانالی از نوع فلزی(گالوانیزه)است،یکی از دلایل مهم ایجاد صدا در فن کویل های کانالی و سایر فن کویل ها عدم بالانس فن ها می باشد که نوع بالانس و تجهیزات و ماشین آلات مورد استفاده در بالانس فن ها تاثیر بسیار زیادی در کیفیت فن کویل ها و سطح صدای آن ها دارد.در فن کویل های کانالی(داکت فن کویل) ممکن است از یک فن و یا چند فن استفاده شود که تعداد فن ها به ظرفیت هوادهی داکت فن کویل ها بستگی دارد.در فن کویل های کانالی فن ها در جلوی کویل ها نصب می شود و به همین دلیل فن کویل های کانالی پرتاب هوای بیشتری نسبت به سایر فن کویل ها دارد.

*تشت تخلیه(درین)

در فن کویل کانالی(داکت فن کویل ها) و سایر فن کویل ها در فصل تابستان به دلیل اینکه سطح کویل ها کاملا سرد است با عبور جریان هوای محیط از سطح کویل ها ، بخار آب موجود در هوا به دلیل تقطیر در سطح کویل ها به قطرات ریز آب تبدیل شده و وارد تشت(درین)می شود و پس از خروج از تشت وارد شبکه فاضلاب می شود.

*عایق بدنه

جهت جلوگیری از پرت انرژی ، جداره های داخلی داکت فن کویل ها کاملا توسط عایق های حرارتی الاستومری ایزوله می شود تا از تبادل حرارت بین بدنه داکت فن کویل ها و محیط بیرون جلوگیری شود.

*فیلتر هوا

فیلتر هوا در فن کویل های کانالی نقش فیلتراسیون هوا را دارد.با عبور جریان هوا از سطح فیلتر بخشی از ریزگرد های معلق در هوا جذب شده و هوا وارد دستگاه می شود.محل نصب فیلتر در داکت فن کویل ها در مسیر برگشت هوا و پشت دستگاه است.

فن کویل های کانالی چه مزایایی دارد:

*پرتاب هوای بیشتر نسبت به سایر فن کویل ها

*مناسب برای اماکن با ارتفاع زیاد

*توزیع هوای بهتر

*کنترل دمای خودکار

*عدم اشغال فضای محیط

*هوای مطبوع و فیلتر هوا

فن کویل های کانالی چه معایبی دارد:

*هزینه اولیه بیشتر

*نیاز به سقف کاذب

*نیاز به کانال کشی جهت توزیع هوا

*صدای بیشتر نسبت به سایر فن کویل ها

تعمیر و نگهداری فن کویل های کانالی:

تعمیر و نگهداری فن کویل های کانالی مشابه سایر فن کویل ها می باشد.این فن کویل ها در طی هر فصل سال نیاز به شستشوی فیلتر هوا و دارند و به نگهداری خاصی نیاز ندارند. تعمیرات و سرویس فن کویل های کانالی (داکت فن کویل)از قسمت پایین دستگاه کاملا امکانپذیر می باشد و نیاز به پایین آوردن دستگاه جهت تعمیرات و یا سرویس نیست.
