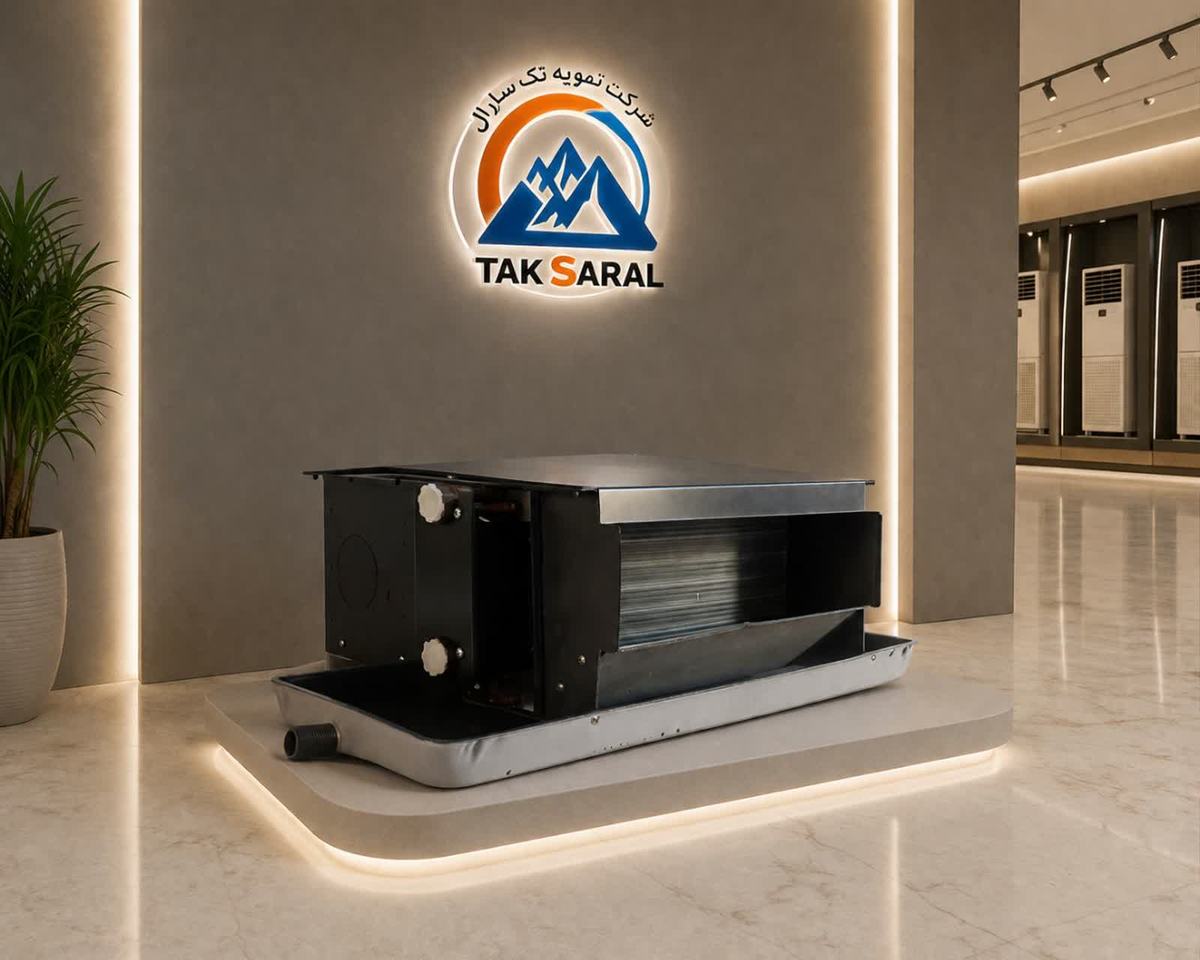

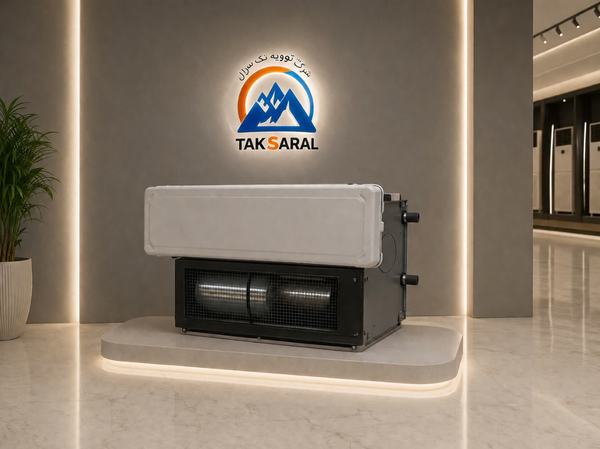

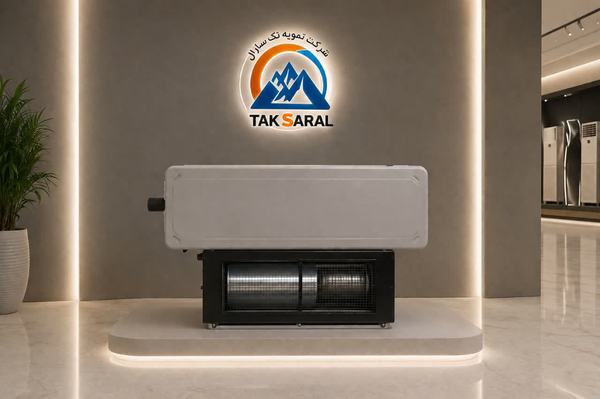

فن کویل سقفی
فن کویل سقفی توکار،به نوعی فن کویل(یونیت داخلی) گفته می شود که داخل سقف کاذب نصب می شود و وظیفه آن تامین سرمایش و گرمایش محیط طی چهار فصل می باشد.
معرفی
فن کویل سقفی توکار،به نوعی فن کویل(یونیت داخلی) گفته می شود که داخل سقف کاذب نصب می شود و وظیفه آن تامین سرمایش و گرمایش محیط طی چهار فصل می باشد.
توضیحات
فن کویل سقفی چیست
قبل از شروع توجه داشته باشید ؛ ما برای شما ، علاوه بر توضیحات داخل صفحه لینک ویدئوی مرتبط با همان موضوع را در انتهای هر پاراگراف باگزاری کرده ایم تا شما بتوانید با ورود به صفحه آپارات ما از محتواهای ویدئویی ما نیز بهره ببرید.

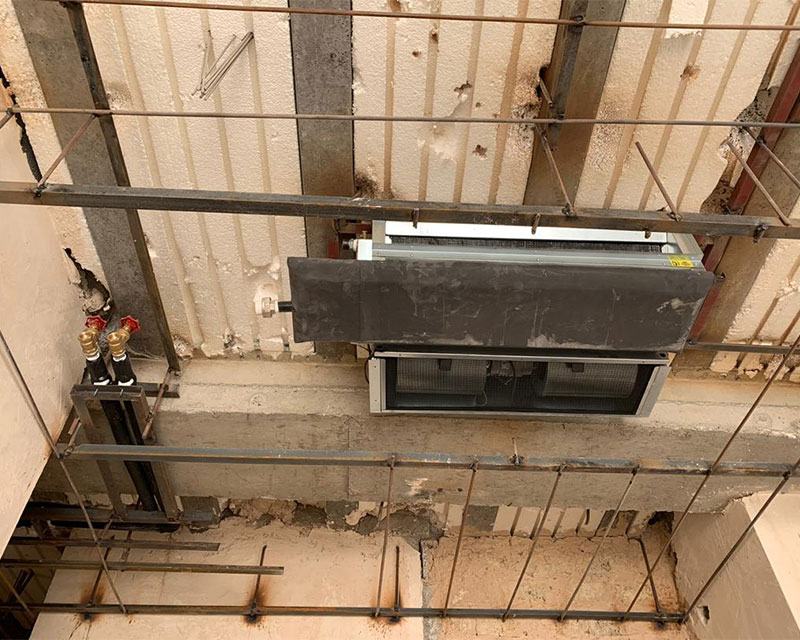

فن کویل سقفی ، نوعی سیستم سرمایشی و گرمایشی است که در داخل سقف کاذب نصب می شود و این مدل فن کویل ها ، بیشترین کاربرد را در بین همه فن کویل ها دارد،این سیستم در اکثر پروژه های اداری،تجاری،مسکونی قابل استفاده است و از نظر مهندسین معمار کمترین فضا را در داخل محیط اشغال می کند.فن کویل سقفی توکار مانند سایر فن کویل ها دارای فن دمنده،کویل و الکتروموتور می باشد. اجزاء تشکیل دهنده این نوع فن کویل با سایر فن کویل ها تفاوت چندانی ندارد.فن کویل سقفی توکار بصورت افقی در داخل سقف کاذب نصب می شود و برای دسترسی و سرویس و تعمیرات از دریچه بازدید که در زیر این فن کویل ها تعبیه می شود استفاده می کنند.نحوه عملکرد فن کویل های سقفی توکار،مشابه عملکرد سایر فن کویل ها می باشد.در این فن کویل ها پس از ورود آب سرد به داخل کویل در فصل تابستان ، با عبور هوا از سطح کویل توسط فن ها،انتقال حرارت بین هوای گرم و آب سرد داخل کویل صورت گرفته و هوای محیط خنک شده و از طریق دریچه های خروجی فن کویل وارد محیط می شود.در فصل زمستان هم نحوه عملکرد دقیقا به همین شکل می باشد،فقط به جای اب سرد ،آب داغی که توسط موتورخانه یا پکیج تامین می شود وارد مبدل دستگاه(کویل)می شود. فن کویل های سقفی توکار از نظر ریالی(قیمت)از سایر فن کویل ها ارزانتر و از این مدل فن کویل ها در صنعت ساختمان استقبال بیشتری نسبت به فن کویل های زمینی،دیواری،کانالی و کاستی می شود.
(توضیحات بیشتر می خوای ، بزن روی لینک)
https://www.aparat.com/v/yeo0s1y
جنس بدنه،نوع فن،برند الکتروموتور و نوع مونتاژ در قیمت نهایی این فن کویل ها تاثیر گذار است.برای استعلام قیمت و دریافت پیشنهاد فنی فن کویل های سقفی توکار متناسب با نیاز پروژه، می توانید با تیم فروش [شرکت تهویه تک سارال] تماس بگیرید و از کارشناسان این مجموعه مشاوره بگیرید.
کاربرد فن کویل های سقفی
همانطور که گفته شد فن کویل های سقفی توکار در بین همه فن کویل ها بیشترین کاربرد را دارند.در کاربری های مسکونی و تجاری به دلیل عدم اشغال فضای داخلی،هزینه اولیه کمتر،عدم نیاز به کانال کشی انبوهسازان از این نوع فن کویل استقبال خوبی می کنند.این فن کویل ها به دلیل ارتفاع کمی که دارند فضای کمی برای نصب در سقف کاذب نیاز دارند.
ظرفیت فن کویل های سقفی:
200cfm
300cfm
400cfm
600cfm
800cfm
1000cfm
1200cfm
بررسی مزایای فن کویل سقفی توکار:
*قیمت ارزانتر نسبت به سایر فن کویل ها
*نصب آسان
*قابل نصب در داخل سقف کاذب
*عدم اشغال فضای داخلی
*توزیع هوای بهتر در محیط
*عدم نیاز به کانال کشی
*زیبایی بصری و ظاهری مدرن
*قابلیت تفکیک دمایی در نقاط مختلف ساختمان
*عمل فیلتراسیون هوا
*کنترل دمای خودکار
(توضیحات بیشتر ، بزن رولینک)https://www.aparat.com/v/qkzog7w
معایب فن کویل سقفی توکار:
*نیاز به سقف کاذب
*دسترسی و تعمیرات سخت تر
(توضیحات بیشتر،بزن رو لینک)https://www.aparat.com/v/hxw7p46
طرز کار فن کویل های سقفی:
عملکرد همه فن کویل ها در سرمایش و گرمایش دقیقا مشابه همدیگر می باشد،با این تفاوت که در فصل تابستان آب سرد در مبدل(کویل) این دستگاه در جریان است و در فصل زمستان آب گرم.آب سرد مورد نیاز این سیستم در فصل گرما توسط چیلر تامین می شود و آب گرم مورد نیاز توسط موتور خانه یا پکیج دیواری.بطور کل میتوان گفت،عملکرد فن کویل دقیقا شبیه به عملکرد هواساز در ابعاد و ظرفیت کوچکتر است.آب گرم در فصل زمستان و آب سرد در فصل تابستان وارد مبدل دستگاه(کویل)شده و با عبور جریان هوا از سطح کویل در فصل تابستان هوای خنک و در فصل زمستان هوای گرم وارد محیط می شود.این چرخه تا زمانی که دمای محیط به دمای انتخاب شده توسط مصرف کننده برسد ادامه دارد.
اجزاء فن کویل سقفی:
*بدنه اصلی یا جداره ها
یکی از قسمت های مهم فن کویل ها،بدنه یا استراکچر دستگاه می باشد که در زمان انتخاب و خرید فن کویل های سقفی توکار به این نکته حتما باید توجه داشت.ضخامت بدنه فن کویل ها و نوع مونتاژ این دستگاه تاثیر بسیار زیادی در میزان صدای دستگاه دارد.
*کویل
کویل و یا مبدل،قسمتی از فن کویل است که وظیفه انتقال حرارت و گرم کردن محیط به عهده آن می باشد.همانطور که گفته شد با عبور آب گرم در فصل زمستان و آب سرد در فصل تابستان از داخل لوله های مسی کویل ، به دلیل رسانایی بالای مس ، سطح کویل کاملا گرم شده و با عبور جریان هوا از سطح کویل توسط فن دمنده انتقال حرارت صورت میگیرد.زمان خرید توجه داشته باشید که سطح مفید کویل استفاده شده ، باید متناسب با ظرفیت فن کویل باشد و در صورتی که سطح مفید کویل از ظرفیت هوادهی فن کویل کمتر باشد عملکرد دستگاه به مشکل خواهد خورد و فن کویل توان گرم و یا خنک کردن محیط شما را نخواهد داشت.کویل های فن کویل ها در سایز های 3/8و5/8قابل ساخت می باشند.

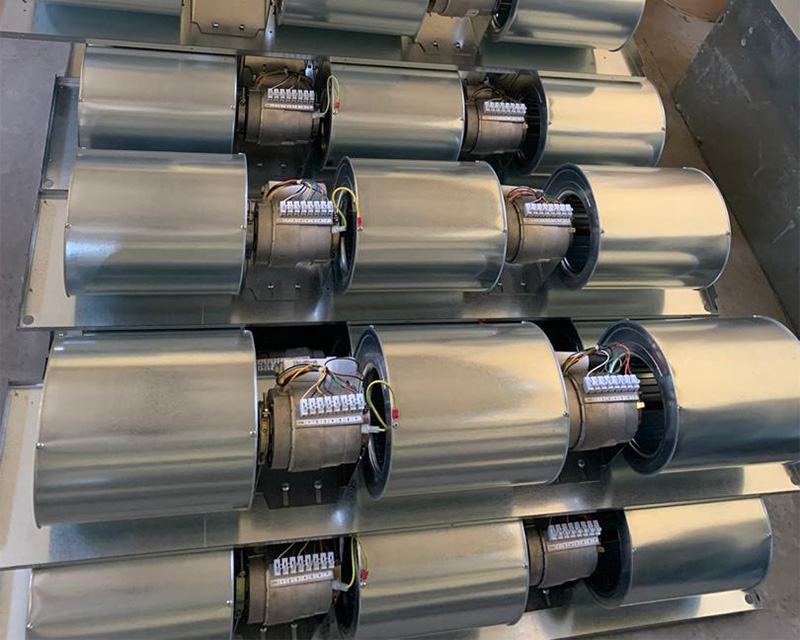

*فن دمنده
فن ها در فن کویل ها نقش به جریان درآوردن هوا و یا ایجاد رانش و مکش هوا در فن کویل ها را دارند.فن ها به دودسته تقسیم می شوند(فن های فلزی و فن های ABS)که هر دو مدل در فن کویل ها قابل استفاده هستند.
*الکتروموتور
الکتروموتور در فن کویل ها وظیفه به گردش درآوردن فن ها را دارد و چرخش فن ها باعث میشود که جریان هوا از قسمت زیر با عبور از فیلترهوا وارد فن کویل شود و پس از عبور از مبدل(کویل)از قسمت خروجی دستگاه خارج شود.تعداد الکتروموتور های استفاده شده در یک فن کویل به ظرفیت آن دستگاه بستگی دارد و همینطور کیفیت الکتروموتور استفاده شده تاثیر زیادی در نویز و صدای دستگاه دارد.

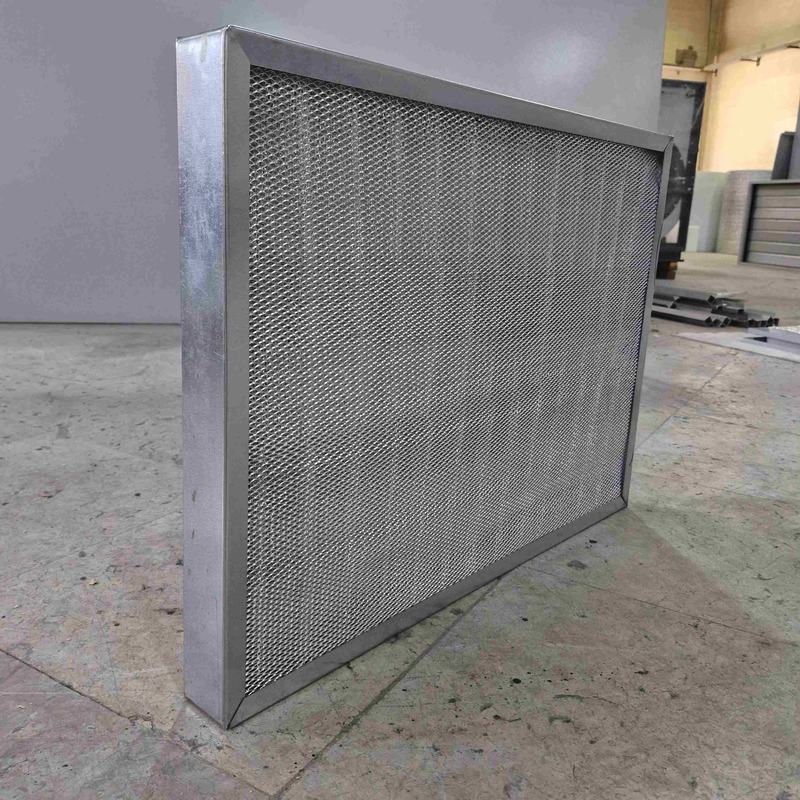

*فیلتر
فیلتر وظیفه پالایش هوا و یا جذب ریزگردهای معلق در هوا را دارد.فیلتر های استفاده شده در فن کویل ها دودسته هستند(فلزی و پارچه ای)که هردو مدل نیز قابل شستشو و استفاده مجدد می باشند.
*عایق
جهت جلوگیری از پرت انرژی تمامی جداره های داخلی فن کویل ها با عایق های مخصوص حرارتی کاملا ایزوله شده است.
*تشت درین
تشت درین یا تشت تخلیه در پایین ترین یا قسمت زیرین فن کویل ها وجود دارد.بخار موجود در هوا در فصل تابستان زمانی که با سطح کاملا سرد کویل برخورد می کند تقطیر می شود و به داخل تشت سرازیر می شود و پس از ورود به تشت از مسیر خروجی تشت وارد شبکه خروجی می شود.
