فن کویل زمینی

قبل از شروع توجه داشته باشید ؛ ما برای شما ، علاوه بر توضیحات داخل صفحه لینک ویدئوی مرتبط با همان موضوع را در انتهای هر پاراگراف باگزاری کرده ایم تا شما بتوانید با ورود به صفحه آپارات ما از محتواهای ویدئویی ما نیز بهره ببرید.

فن کویل زمینی چیست؟

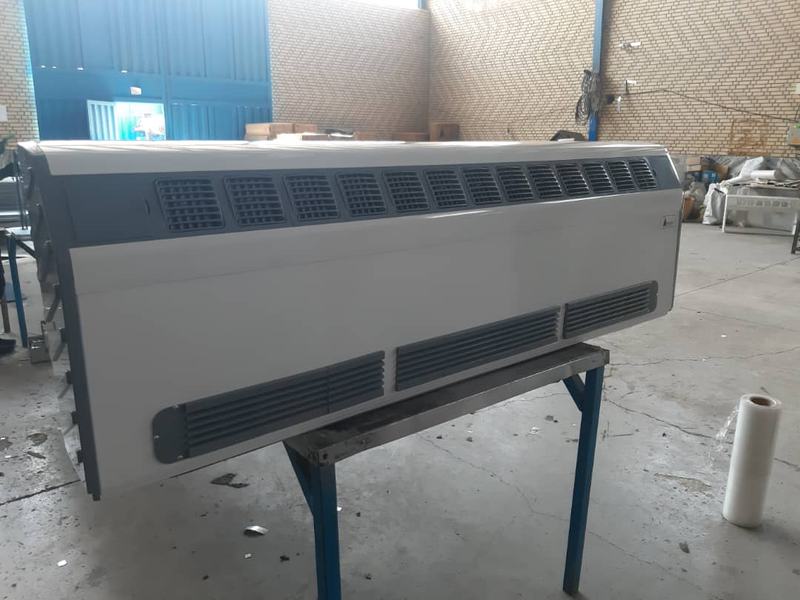

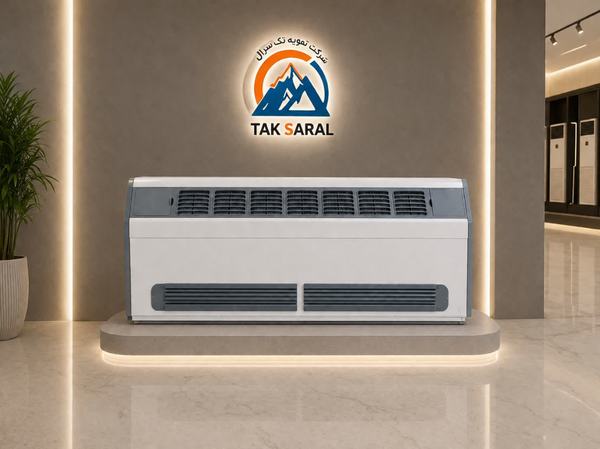

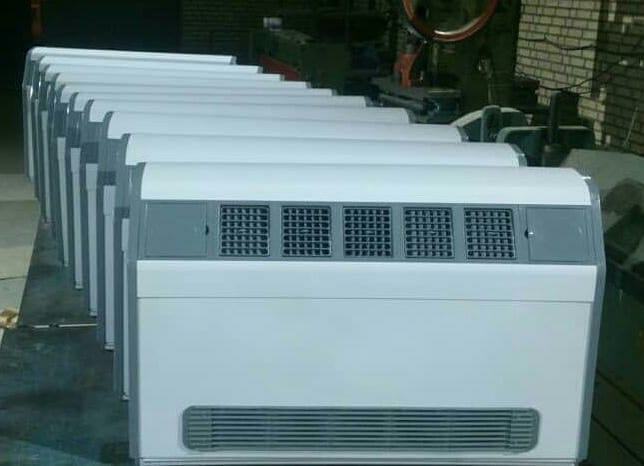

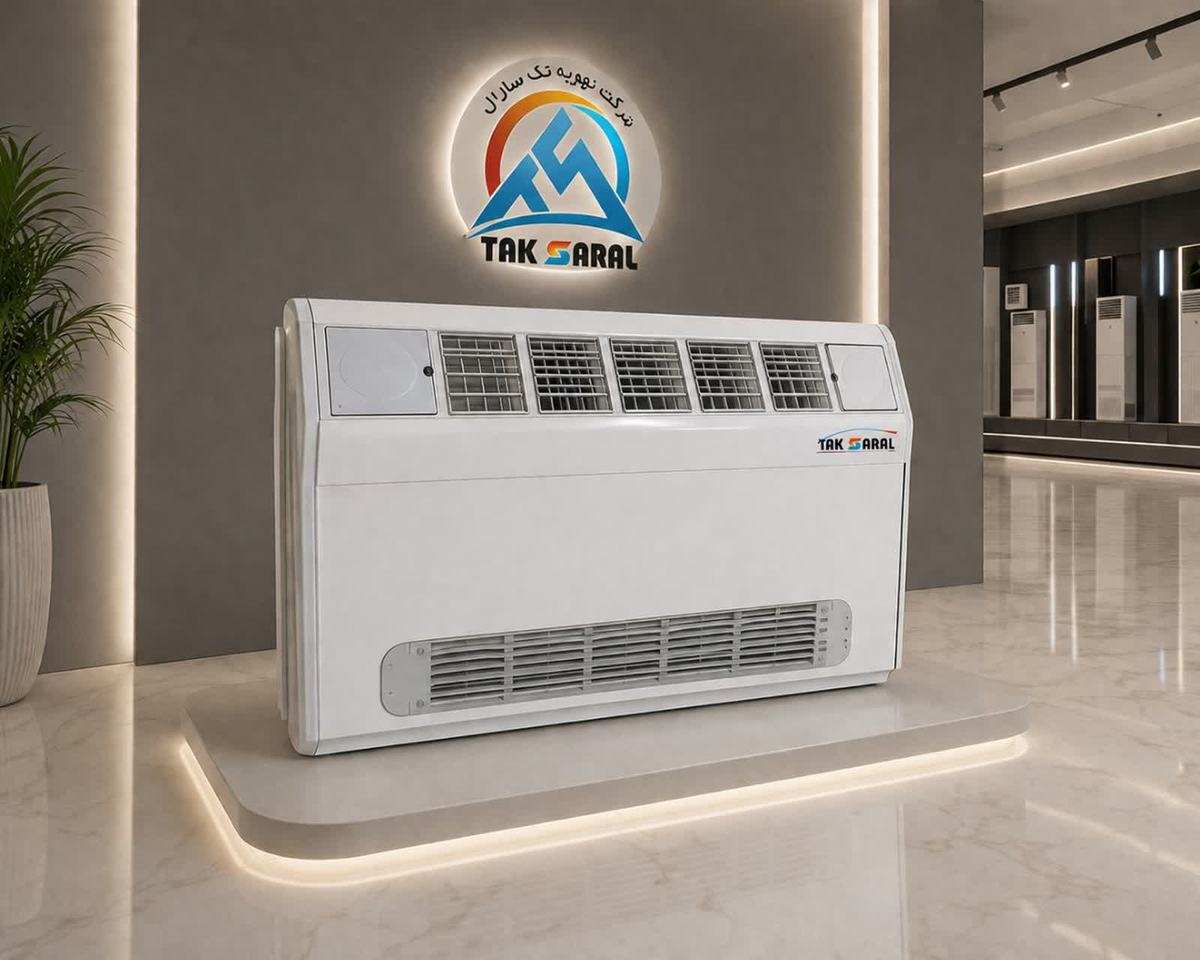

فن کویل زمینی ، نوعی یونیت داخلی محسوب می شود که در فصل تابستان هوای خنک و در فصل زمستان هوای گرم محیط را تامین می کند.همانطور که از اسم این سیستم مشخص است، محل نصب این دستگاه روی زمین و در کنار دیوار است(مشابه محل نصب رادیاتور های دیواری).فن کویل های زمینی به تنهایی قادر به تامین گرمایش و سرمایش محیط طی چهار فصل سال نیستند.این نوع فن کویل ها نیز مانند فن کویل های سقفی،کانالی،دیواری و کاستی به آب سرد چیلر در فصل تابستان و آب گرم موتورخانه یا پکیج در فصل زمستان جهت تامین هوای خنک و هوای گرم محیط نیاز دارند.تفاوت این فن کویل ها با سایر فن کویل ها در ظاهر و محل نصب این سیستم می باشد.سیکل کاری این دستگاه دقیقا مشابه سایر فن کویل ها می باشد.فن کویل های زمینی در دو مدل بالا زن و مورب زن ، قابل طراحی و ساخت می باشند.تفاوت این دو مدل در قسمت خروجی هوا است.خروجی مدل های بالا زن ، هوا را به بالا به صورت مستقیم پرتاب می کنند و خروجی هوا در مدل های مورب زن ، هوا به صورت مورب و زاویه دار پرتاب می شود.

(توضیحات بیشتر، بزن رو لینک)https://www.aparat.com/v/vmb316a

کاربرد فن کویل های زمینی:

فن کویل های زمینی در اکثر کاربری ها ، قابل استفاده هستند.ولی امروزه با وجود فن کویل های سقفی توکار کمتر کسی فن کویل زمینی استفاده می کند.

یکی از معایب فن کویل های زمینی اشغال فضای محیط می باشد و فن کویل های سقفی توکار به دلیل عدم اشغال فضای محیط کاربرد بیشتری نسبت به فن کویل های زمینی دارند.دسترسی به فن کویل های زمینی راحت تر از فن کویل های سقفی و یا کانالی است.در اماکنی که محدودیت فضا ندارند مانند اداره ها از فن کویل های زمینی استفاده می کنند.

(توضیحات بیشتر، بزن رو لینک)https://www.aparat.com/v/fzq288r

طرز کار فن کویل زمینی:

نحوه عملکرد در فن کویل های زمینی مانند سایر فن کویل ها می باشد.همانطور که در بالا توضیح داده شد ، فن کویل زمینی جهت تامین هوای سرد و گرم محیط طی چهار فصل به آب سرد چیلر در فصل تابستان و آب گرم در فصل زمستان نیاز دارند.با ورود اب سرد به مبدل(کویل)و عبور جریان هوا از سطح کویل توسط فن دمنده انتقال حرارت صورت گرفته و هوای خنک از قسمت خروجی دستگاه وارد محیط می شود.فشار کاری فن کویل های زمینی مانند فن کویل سقفی تقریبا 30 پاسکال می باشد.

(توضیحات بیشتر،بزن رو لینک)https://www.aparat.com/v/bbe9l6p

مزایای فن کویل زمینی:

*نصب آسان

*دسترسی بهتر جهت تعمیرات و سرویس

*عدم نیاز به سقف کاذب

*عدم نیاز به کانال کشی

*یکنواختی هوای محیط

*عمل فیلتراسیون هوا

*کنترل دمای خودکار

*قابلیت تفکیک دما در نقاط مختلف ساختمان

(توضیحات بیشتر،بزن رو لینک)https://www.aparat.com/v/gma449j

بررسی معایب فن کویل های زمینی:

*اشغال فضای داخلی محیط

*نیاز به نظافت منظم

*قیمت بالاتر نسبت به فن کویل های سقفی توکار

*احتمال آسیب دیدگی

(توضیحات بیشتر،بزن رو لینک)https://www.aparat.com/v/sdk281i

اجزاء فن کویل زمینی

*بدنه

بدنه فن کویل‌های زمینی مورب زن از جنس پی‌وی‌سی و فن کویل های زمینی بالازن از جنس ورق گالوانیزه گرم می‌باشد که جنس بدنه و ضخامت بدنه در قیمت نهایی این دستگاه تاثیر دارد. همچنین ضخامت بدنه در نوع گالوانیزه در میزان صدای دستگاه نیز تاثیرگذار است ضخامت بدنه هر چقدر بالاتر باشد ارتعاش بدنه کمتر است.

(توضیحات بیشتر،بزن رو لینک)https://www.aparat.com/v/qbz50l8

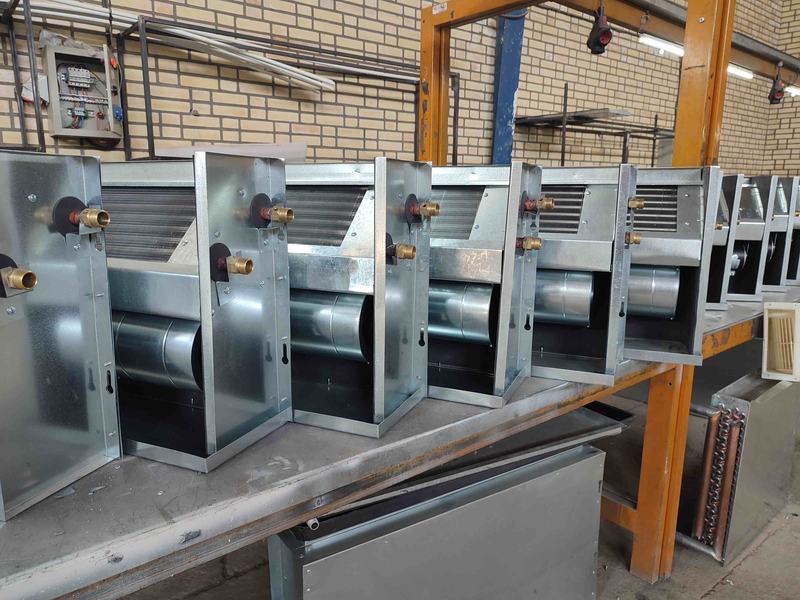

*کویل

کویل یا مبدل فن کویل‌های زمینی مانند فن کویل‌های سقفی و کانالی از جنس لوله‌های مسی و با پوشش فین های آلومینیومی است. قطر لوله‌های مسی سایز3/8 بوده و بصورت 3 ردیفه است.تراکم فین‌ها در کویل‌های فن کویل‌های زمینی ۱۰fpi یا ۱۲fpi می‌باشد.این لوله ها به فین های آلومنیومی جهت افزایش سطح تبادل پوشش داده شده اند.با عبور آب سرد و گرم در طی فصل تابستان و زمستان به دلیل رسانایی بالای مس،سطح فین ها کاملا سرد می شود.

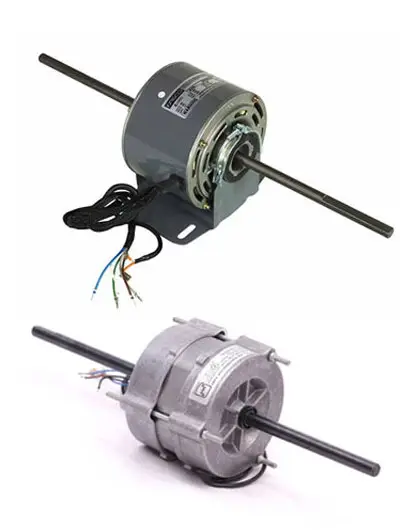

*الکتروموتور

الکتروموتور در فن کویل های زمینی نقش به حرکت درآوردن فن ها جهت گردش هوا را دارد.در فن کویل های تولید شده تویگسط مجموعه تک سارال از دو برند الکترومگا و الکتروژن استفاده می شود.

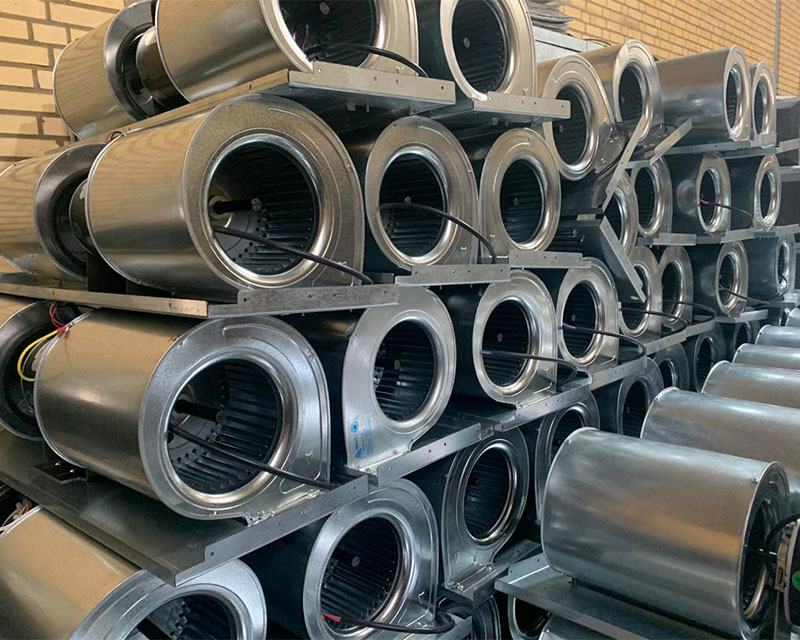

*فن

فن یا دمنده نقش مهمی در فن کویل های زمینی و در زمان مونتاژ و بالانس این قطعه حتما باید دقت بالایی داشت.چون در صورتی که بالانس مناسب نباشد ارتعاش و صدا بوجود می آید.در فن کویل های زمینی هم از فن های absو هم از فن های گالوانیزه میتوان استفاده کرد.پیشنهاد می کنیم اگر در مناطق سردسیر زندگی می کنید و قصد خرید فن کویل دارید بهتر است که از فن کویل هایی با فن فلزی استفاده کنید.

*فیلتر

فیلتر فن کویل های زمینی از نوع پارچه ای است که بهتر است هر 3 ماه ،این فیلتر ها شستشو داده شود.چون دریچه مکش فن کویل های زمینی در قسمت پایین دستگاه قرار دارد ، و با سطح فرش ها ارتباط مستقیم دارد پرز بیشتری می گیرد.

روش نصب فن کویل زمینی:

روش نصب فن کویل های زمینی تقریبا شبیه به نصب رادیاتور های آبی است. اتصالات فن کویل های زمینی از سایز3/4 است،در فن کویل های زمینی آب ورودی از قسمت پایین وارد کویل می شود و از قسمت سردنده بالا از کویل خارج می شود.دلیل این کار هواگیری بهتر است.چون هوا از آب سبکتر است در قسمت بالای کویل جمع شده و از مسیر خروجی راحت تر میتوان هواگیری کرد.

تعمیر و نگهداری فن کویل زمینی:

به دلیل دسترسی آسان،نصب،تعمیر و نگهداری فن کویل های زمینی از همه فن کویل های کانالی،دیواری،کاستی و سقفی توکار آسان تر می باشد.

گارانتی و خدمات پس از فروش:

شرکت تهویه تک سارال همه محصولات خود را به مدت 18ماه از زمان تحویل و 12ماه از زمان نصب و راه اندازی گارانتی می کند و همه محصولات دارای 15سال خدمات پس از فروش می باشد.
