ایرواشر چیست؟

قبل از شروع توجه داشته باشید ؛ ما برای شما ، علاوه بر توضیحات داخل صفحه لینک ویدئوی مرتبط با همان موضوع را در انتهای هر پاراگراف باگزاری کرده ایم تا شما بتوانید با ورود به صفحه آپارات ما از محتواهای ویدئویی ما نیز بهره ببرید.

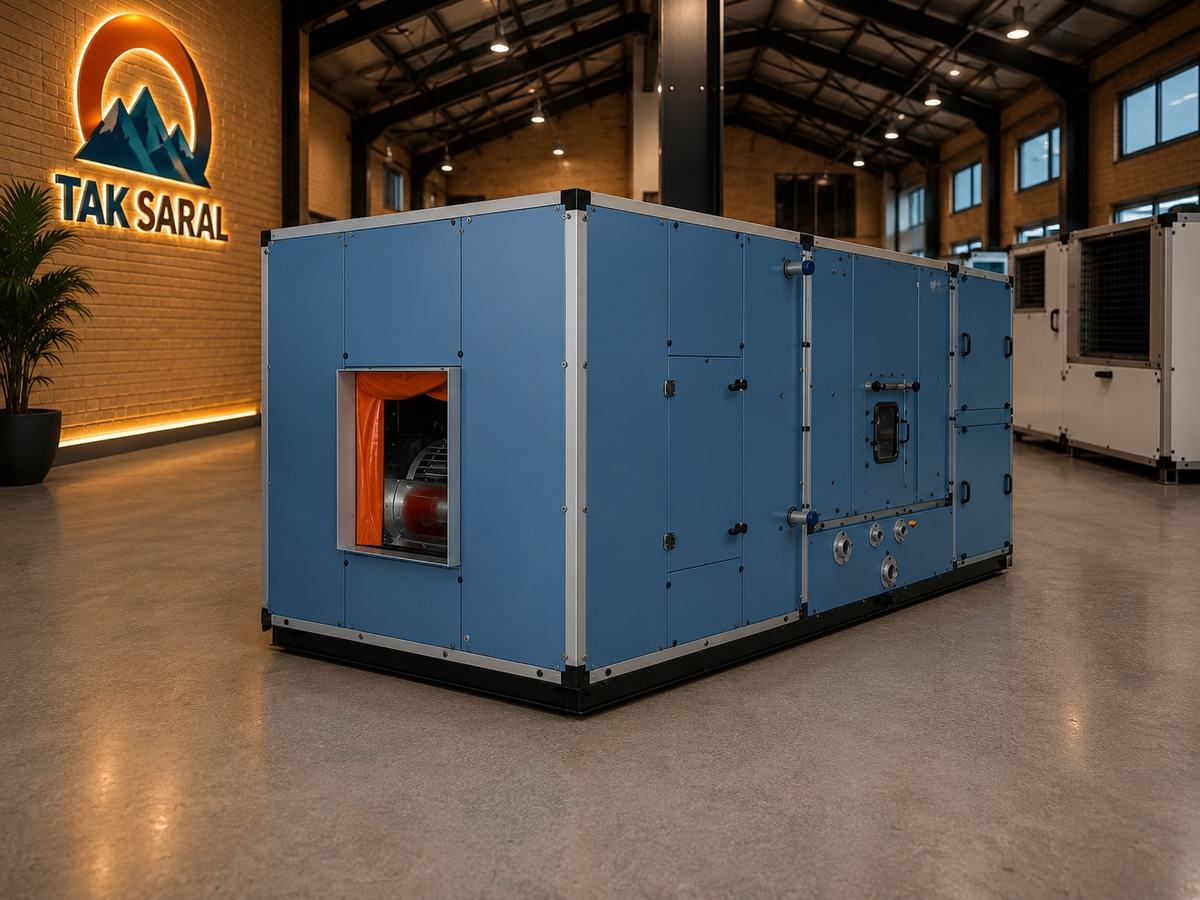

ایرواشر ، نوعی هوارسان است که جهت تامین سرمایش ، گرمایش ، تنظیم رطوبت و فیلتراسیون هوای محیط طی فصل های سرد و گرم سال در اکثر مناطق ایران کاربرد دارد.ایرواشر ها در فصل زمستان دقیقا شبیه به هواساز ها عمل می کنند.گرمایش ایرواشر نیز مانند هواساز از نوع کویل آب گرم است.

در داخل ایرواشر ها یک مبدل آبی(کویل آبگرم)در نظر گرفته می شود که با ورود آب گرم به داخل لوله های مسی این کویل ، به دلیل رسانایی بالای مس ، سطح کویل کاملا گرم و با عبور هوا از کویل ، هوا گرم شده و از طریق فن دمنده و کانال های توزیع هوا ، وارد محیط می شود.برای تامین آب گرم ایرواشر ها به موتورخانه نیاز داریم.در ایرواشر های با ابعاد و ظرفیت هوادهی کمتر امکان استفاده از پکیج دیواری نیز امکانپذیر است.جنس گرمای ایرواشر ها دقیقا مشابه جنس گرمای بخاری اتومبیل است.در ایرواشر ها ، هوای محیط در فصل زمستان سیرکوله می شود ، به این شکل با استارت دستگاه و چرخش فن هوا از قسمت دریچه مکش (دمپر برگشت) و از مسیر کانال های برگشت هوا وارد دستگاه شده و همانطور که در بالا گفته شد ، هوا باعبور از سطح کویل گرم شده و مجدد وارد محیط می شود.این چرخه تازمانی که دمای محیط به دمای آسایش(باتوجه به نوع کاربری)برسد ادامه دارد.در فصل زمستان در ایرواشر ها امکان افزایش و کنترل رطوبت هوا از طریق نازل های پاشش که در مسیر خروجی دستگاه و کانال های انتقال هوا قرار می گیرد وجود دارد.

(توضیحات کامل میخوای،بزن رو لینک)

https://www.aparat.com/v/bezb2rs

سرمایش ایرواشر ها:

سرمایش ایرواشر ها مانند سرمایش زنت ها و یا کولر های آبی از نوع( تبخیری ) می باشد.

استفاده از سیستم های سرمایشی تبخیری در بین ایرانیان سابقه خیلی طولانی دارد.در گذشته مردمان مناطق گرم و خشک در فصل تابستان با جمع آوری علوفه های خشک و ریختن آب بر روی این علف های خشک سعی می کردند محیط زندگی خود را خنک کنند.کشاورز ها با گذاشتن یک دستمال پارچه ای مرطوب روی سر خود سعی در خنک کردن خود در فصل گرما را داشتند.در مناطق کویری مردم شروع به ساختن بادگیر ها کردند و توانستند با استفاده از بادگیر ها منازل خود را خنک کنند.با گذشت سالها سیستم های تبخیری در کشور هنوز کاربرد دارند. امروزه کولر های آبی ، ایرواشر ها و زِنت ها نوعی سیستم تبخیری است.به دلیل اینکه اقلیم آب و هوایی اکثر مناطق ایران گرم و خشک و معتدل است ، سیستم های تبخیری در میان مردم ایران کاملا شناخته شده هستند.

(توضیحات بیشتر میخوای بزن رو لینک)

https://www.aparat.com/v/kkw45g2

سیستم سرمایشی تبخیری چیست؟

سیستم سرمایش تبخیری یا آبی به سیستم هایی گفته می شوند که بر اثر تبخیر آب امکان خنک کردن هوا را بوجود می آورند.در این صفحه با ذکر یک مثال :به بیان ساده برای شما توضیح خواهیم داد که عملکرد در سرمایش تبخیری به چه شکل است.تا کنون به این نکته توجه داشته اید که چرا زمانی که به استخر می رویم و یا زمانی که حمام می رویم ، پس از خارج شدن از استخر و یا حمام احساس سرما می کنیم.؟؟؟دلیل همان تبخیر است . پوست بدن شما پس از استحمام یا شنا کاملا مرطوب است.قطرات آب روی پوست شما بخار می شود و برای بخار شدن به گرمای بیشتری نیاز دارد و گرمای مورد نیاز برای تبخیر را از بدن شما به دست می آورد و به همین دلیل است که شما احساس سرما می کنید.در کولر های آبی نیز به همین شکل است ، با عبور هوای گرم از روی پوشال و یا پدهای خیس ، قطرات آب روی پوشال ها و پدها تبخیر می شود و برای تبخیر بیشتر گرمای هوا را جذب کرده و به همین دلیل هوا خنک می شود.در ایرواشر ها و زنت ها نیز به همین شکل می باشد.هوا پس از اینکه وارد ایرواشر می شود با عبور از میان قطرات آب که توسط نازل ها ، با فشار بالا در مسیر عبور هوا اسپری می شود خنک شده و از طریق کانال های توزیع هوا وارد محیط می شود.رطوبت نسبی هوا ، در میزان خنک کنندگی سیستم های تبخیری تاثیر دارد.

قدرت خنک کاری ایرواشر در اقلیم های آب و هوایی ایران چقدر است؟

دستگاه هایی مانند داکت اسپیلت ، چیلر و فن کویل و یا پکیج یونیت در کلیه اقلیم های آب و هوایی ایران می توانند دمای آسایش(بین دمای 21 الی 26 درجه سانتیگراد )را برای مصرف کننده فراهم سازند ، ولی راندمان سیستم های تبخیری بستگی به میزان زطوبت نسبی آن شهر و دمای مرطوب (wet bulb)دارد.دمای مرطوب هر شهر بستگی به میزان رطوبت(بخار موجود در هوا) آن شهر دارد.به عنوان مثال:اگر روزی در تهران دمای خشک هوا(همان دمایی که هواشناسی اعلام می کند) 40 درجه سانتیگراد باشد و میزان رطوبت نسبی هوا در همان روز 20% باشد ، دمای مرطوب می شود 23 درجه سانتیگراد.سیستم های تبخیری از قبیل ایرواشر ، کولر های آبی و یا زنت به هیچ عنوان نمی توانند دمای هوا را از 25 درجه سانتیگراد پایین تر بیاورند.به همین دلیل است که سیستم های تبخیری در مناطق ساحلی و دارای رطوبت بالا کاربرد ندارند. قبل از انتخاب ایرواشر یا کولر و یا زنت از دمای مرطوب محل زندگی خود مطلع شوید و سپس برای خرید اقدام کنید.تواجه داشته باشید که میزان سرمایش(دمای هوای خروجی از ایرواشر یا کولر) یک سیستم تبخیری همیشه 2 یا 3 درجه از دمای مرطوب بالاتر است.

انواع ایرواشر در صنعت تهویه(ایرواشر های صنعتی_ایرواشر های آپارتمانی)

*ایرواشر های صنعتی:

به ایرواشرهایی که در ظرفیت های بالا تولید می شوند ، ایرواشر صنعتی گفته می شود.ایرواشر های صنعتی از ظرفیت 5000cfm تا 50000cfm در شرکت تهویه تک سارال قابل طراحی و ساخت می باشد.ایرواشر های صنعتی به سه گروه تقسیم می شوند.

این سه گروه عبارتند از ایرواشر های : کلاس4 ، کلاس6 ،کلاس8

تفاوت این سه دسته در سطح و یا مقدار رطوبتی است که تولید می کنند.ایرواشر های کلاس 4 کمترین رطوبت را تولید می کنند و ایرواشر های کلاس 8بالاترین رطوبت را به محیط تزریق می کنند.استفاده از هر کدام از این ایرواشر ها بستگی به نوع کاربری شما دارد.به عنوان مثال:اگر هدف شما از ایرواشر جهت خنک کاری سالن تولید و ایجاد دمای آسایش برای پرسنل است. از ایرواشر های کلاس 4 و کلاس 6 باید استفاده کنید که انتخاب این دو کلاس ، بستگی به شرایط آب و هوایی شما نیز دارد.ولی در صورتی که هدف شما از خرید ایرواشر بالا بردن رطوبت سالن خود است باید از ایرواشر های کلاس 8 استفاده کنید.رطوبت خروجی از ایرواشر های کلاس 8 تقریبا 80٪ یا 90٪ است که این میزان رطوبت در سالن های پرورش دام و طیور و کارخانجات بافندگی و نساجی مورد استفاده قرار می گیرد. در کارخانجات نساجی به دلیل اینکه خشکی هوا باعث پارگی نخ ها می شود باید رطوبت محیط همیشه بالا باشد.

(توضیحات کامل میخوای،بزن رو لینک)

https://www.aparat.com/v/jggva9r

اجزا ایرواشر های صنعتی در کلاس های 8,6,4

(توضیحات کامل می خوای،بزن رو لینک)

https://www.aparat.com/v/bezb2rs

*استراکچر و شاسی:

در ایرواشر های تولید شده توسط شرکت تهویه تک سارال استراکچر یا اسکلت دستگاه ، از جنس آلومنیوم و از پروفیل های پنج خم استفاده می شود.سایز و ضخامت پروفیل ها ، سپری ها ، کرنرها و رابط ها بستگی به ظرفیت دستگاه دارد ، هر چقدر که میزان هوادهی دستگاه بیشتر باشد سایز قطعات مصرفی نیز جهت مقاومت بیشتر بالاتر می رود.

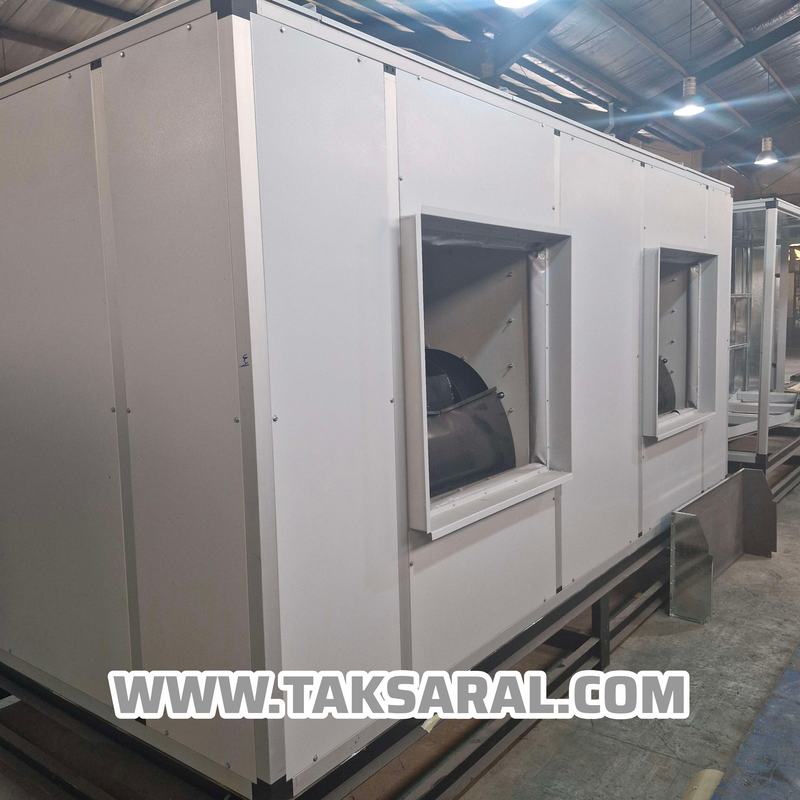

*بدنه(جداره ها) و عایق های حرارتی:

تمامی جداره های ایرواشر های تولید شده در این شرکت(تک سارال) از جنس گالوانیزه گرم است.در جداره های داخلی از ورق گالوانیزه با ضخامت0.75mm و جداره های بیرونی با ضخامت 1.25mm استفاده می شود.تمامی جداره ها با عایق های حرارتی جهت جلوگیری از هدر رفت انرژی ایزوله می شود.

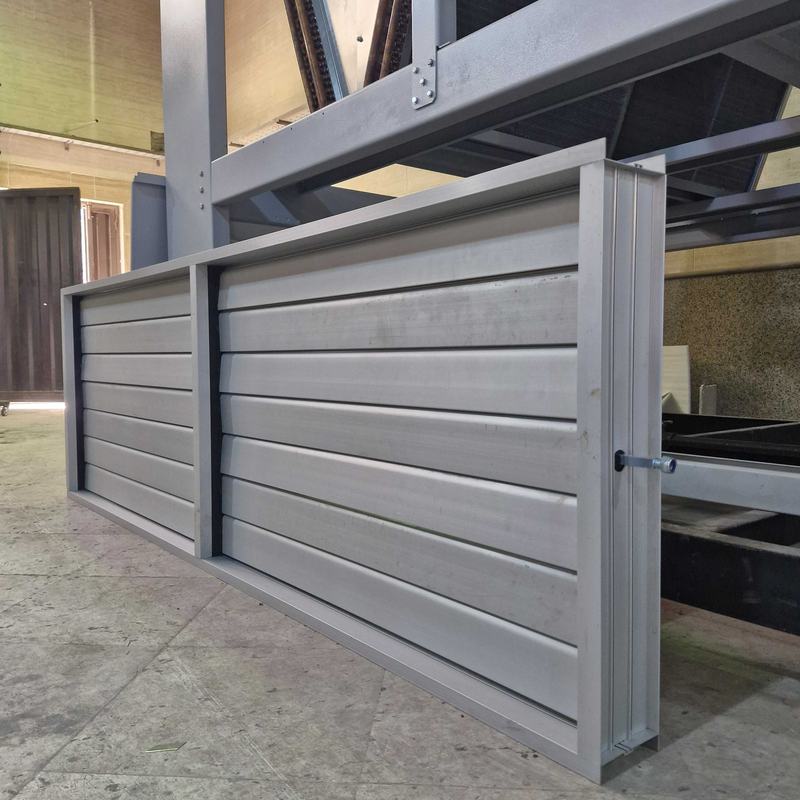

*دمپر ها:

دمپر های استفاده شده در این شرکت تماما از جنس آلومنیوم بوده و در دو حالت دستی و برقی قابل طراحی و ساخت است.

(توضیحات کامل میخوای،بزن رو لینک)

https://www.aparat.com/v/ptwu0xd

*فیلتر هوا:

در ایرواشر ها معمولا از یک بستر فیلتر آلومنیومی جهت جلوگیری از ورود ریزگرد ها به داخل دستگاه استفاده می شود.این فیلتر ها همانطور که گفته شد از جنس آلومنیوم بوده و قابل شستشو می باشد.بهتر است که هر فصل ، زمان سرویس ایرواشر ها این فیلتر ها با آب شستشو داده شود.

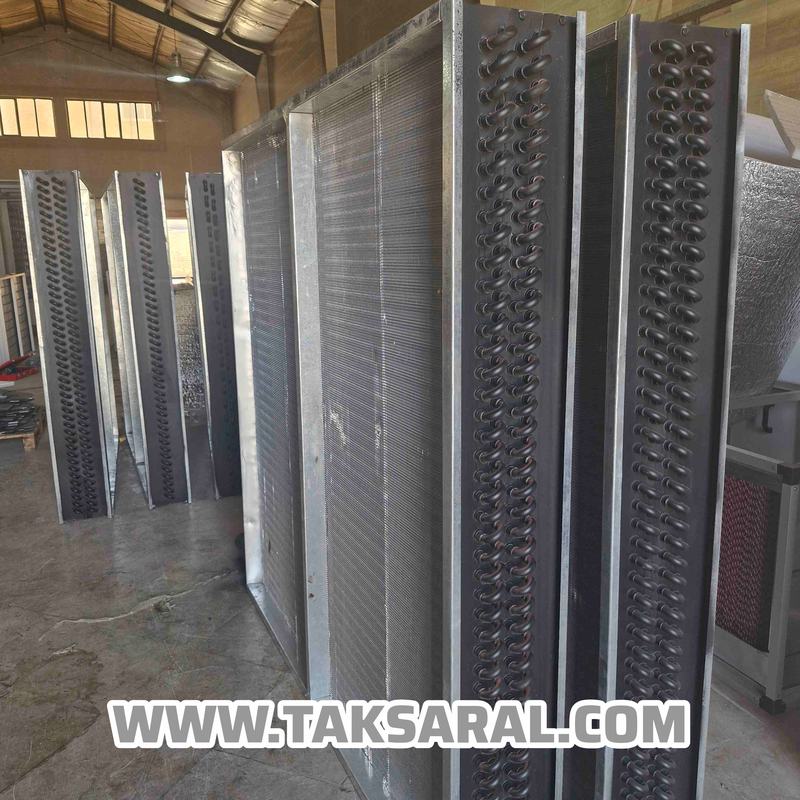

*کویل گرمایشی:

در ایرواشر ها از کویل های گرمایشی دو ردیفه با سایز 5/8inch استفاده می شود و تراکم فین ها در کویل های ایرواشر ها معمولا 8fpi است.سرعت هوا در کویل های گرمایشی در ایرواشر ها بین 500fpm تا 1000fpm در نظر گرفته می شود.

(توضیحات بیشتر میخوای بزن رولینک)

https://www.aparat.com/v/zil25yd

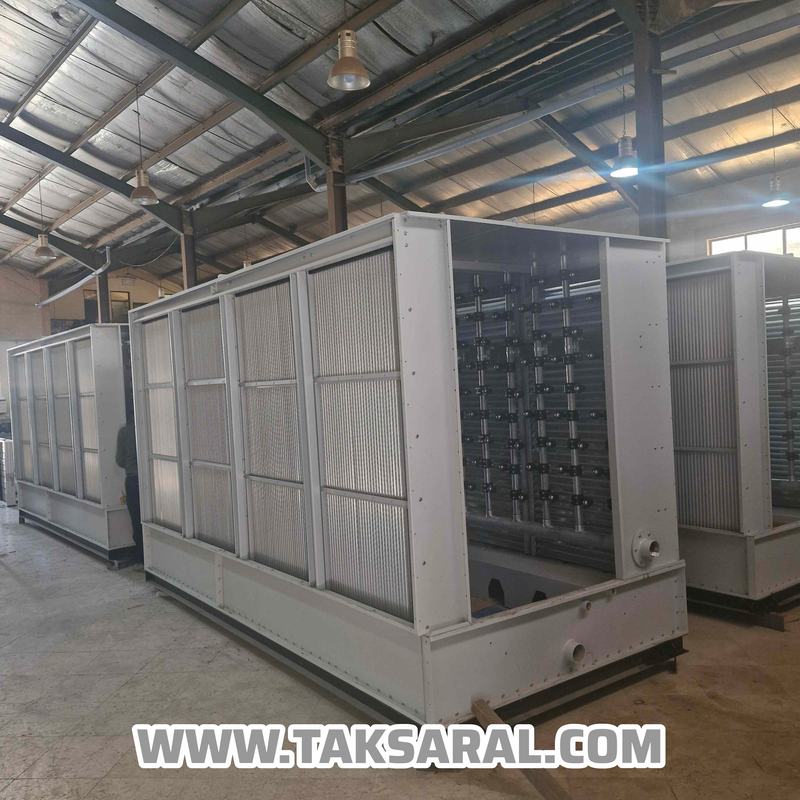

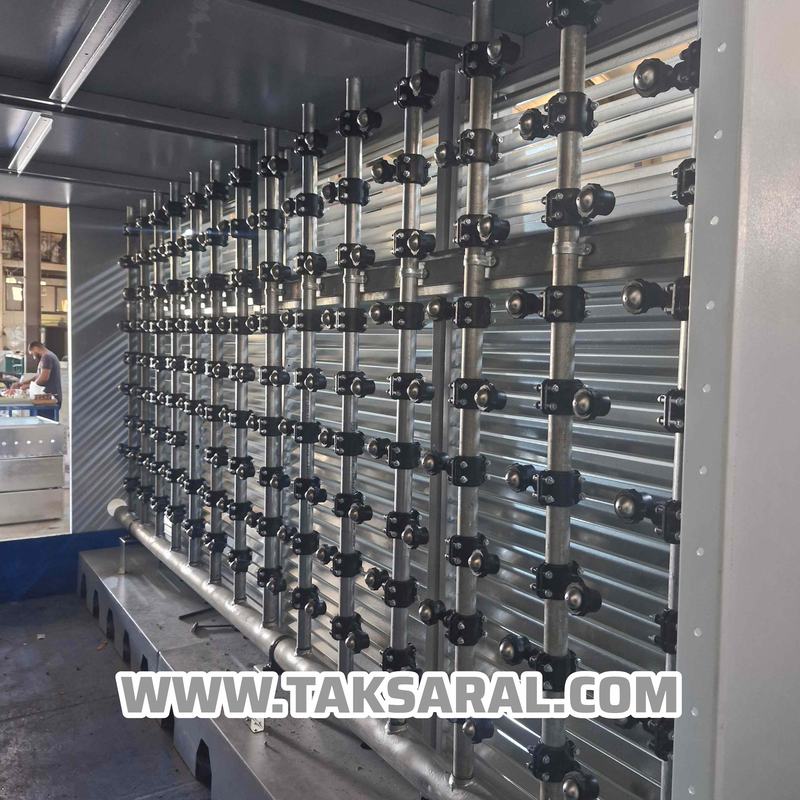

*نازل ها یا افشانک:

نازل ها یا افشانک در ایرواشر وظیفه اسپری آب را با فشار بالا ذر مسیر عبور هوا را دارند.تعداد نازل ها در ایرواشر ها به کلاس ایرواشر بستگی دارد.در ایرواشرهای صنعتی کلاس 4 تعداد نازلها کمتر از ایرواشر های کلاس 8 است.جنس نازل ها از استیل یا پلی آمید است.

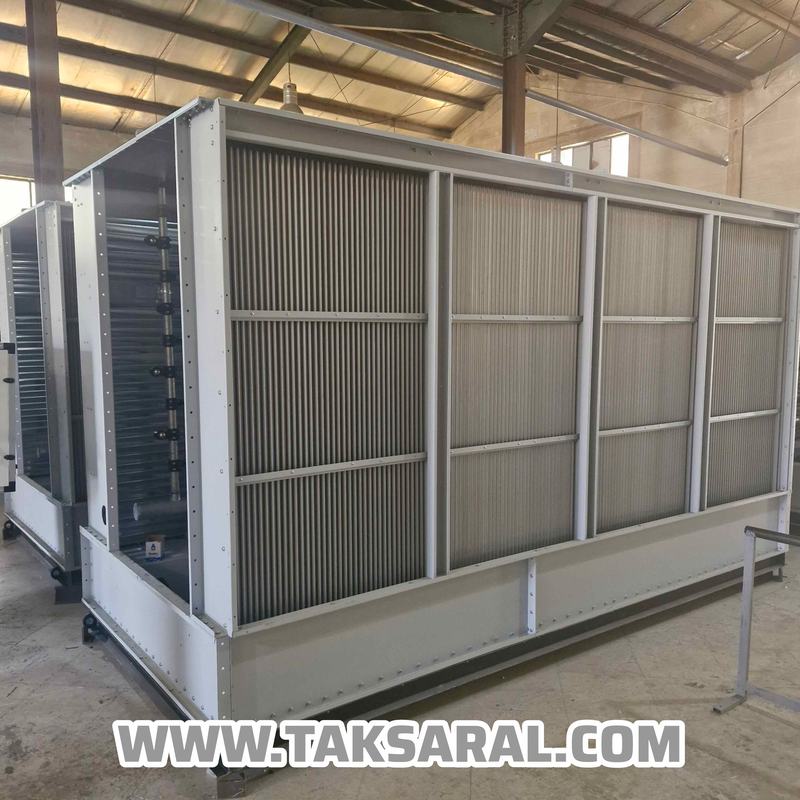

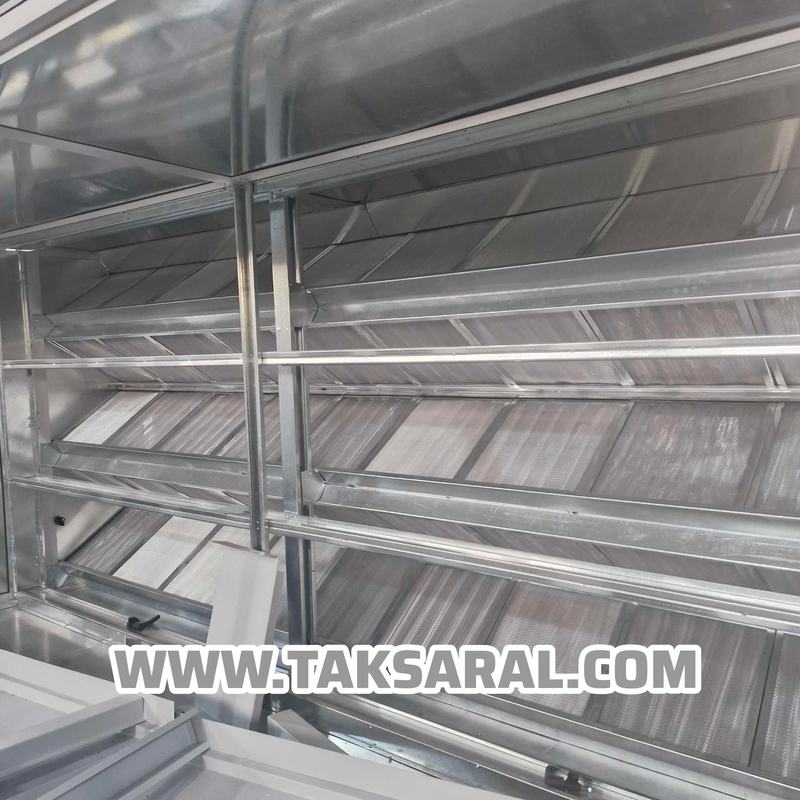

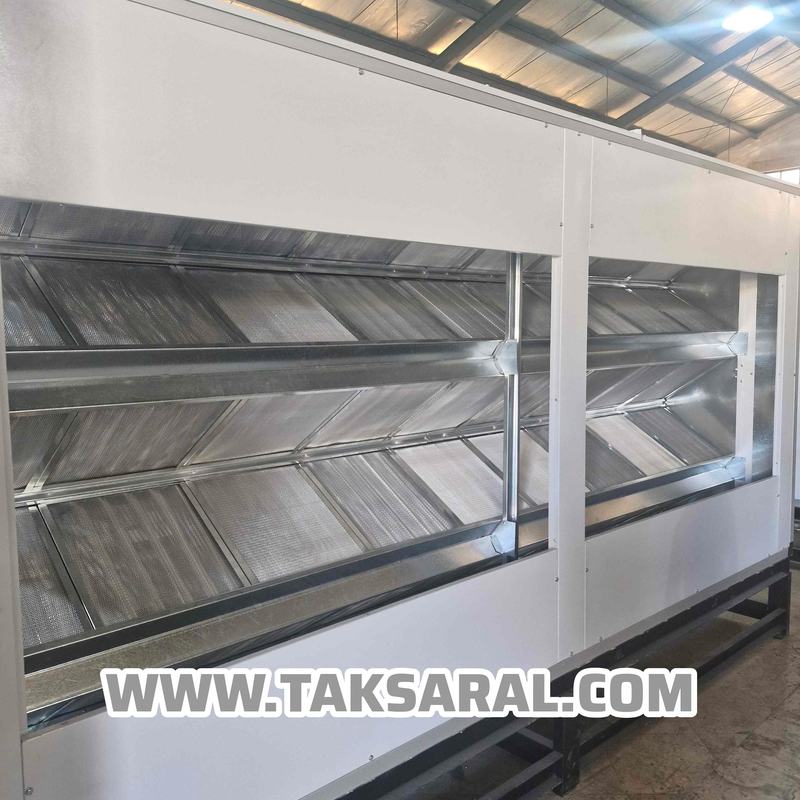

*قطره گیر:

قطره گیر ها از ورود قطرات آب به داخل اتاقک فن جلوگیری می کنند.ساختار قطره گیر ها به شکلی است که پس از برخورد هوا با آنها قطرات آب از هوا جدا شده و به داخل تشت ایرواشر بر می گردد.در ایرواشر ها از قطره گیر های آلومنیومی و pvc استفاده می شود.

(توضیحات کامل میخوای،بزن رو لینک)

https://www.aparat.com/v/mzyo7q1

*تشت آب:

تشت آب در ایرواشر ها از جنس گالوانیزه با ضخامت بالا است .برای جلوگیری از زنگزدگی و پوسیدگی تشت های ایرواشر از پوشش فایبرگلاس استفاده می شود.میزان آب داخل تشت توسط فلوتر تنظیم می شود.

*پمپ سیرکوله

پمپ سیرکوله در ایرواشر ها وظیفه پمپاژ آب داخل تشت به پشت نازل ها را دارد.توان و دبی ( GPM ) پمپ ها در ایرواشر هوا بستگی به ظرفیت هوادهی ایرواشر دارد.

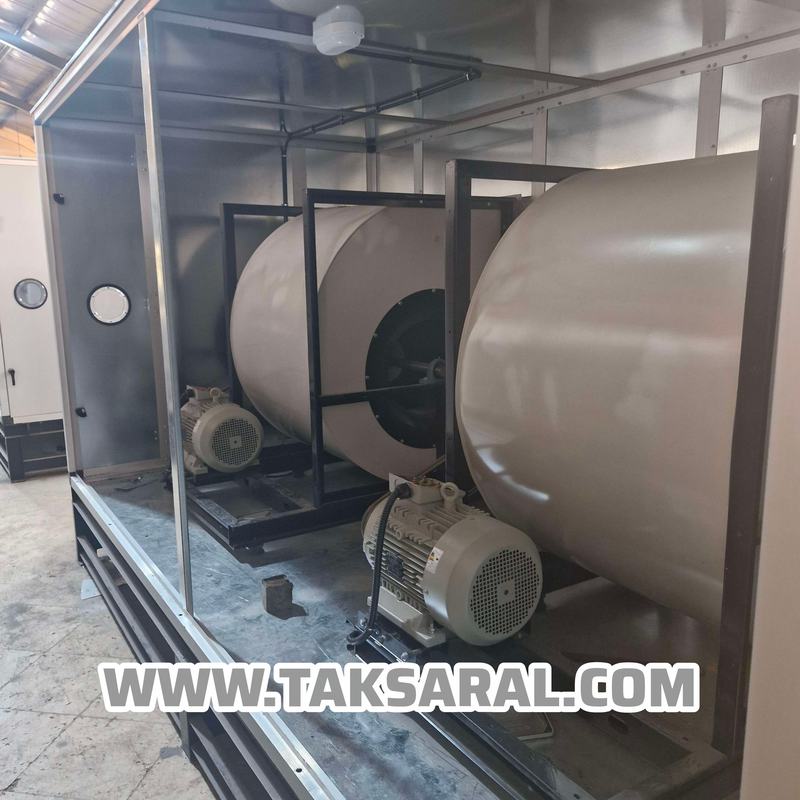

*الکتروفن:

الکترو فن(الکتروموتور و فن دمنده)وظیفه ایجاد رانش و مکش هوا در ایرواشر و مسیر کانال ها را دارد.در ایرواشر ها معمولا از فن های سانتریفیوژ پولی تسمه ای استفاده می شود. انتخاب نوع فن دمنده(بکوارد یا فوروارد) در ایرواشر ها به یک سری پارامتر ها بستگی دارد.در ایرواشر ها بهتر است که از اینورتر جهت تغییر دور الکتروموتور در فصل زمستان استفاده شود.

(توضیحات کامل میخوای ، بزن رو لینک)

https://www.aparat.com/v/mkvk4q4

برای دریافت مشاوره تخصصی با کارشناسان فنی [شرکت تک سارال] تماس بگیرید.

گروه دوم: ایرواشر های آپارتمانی

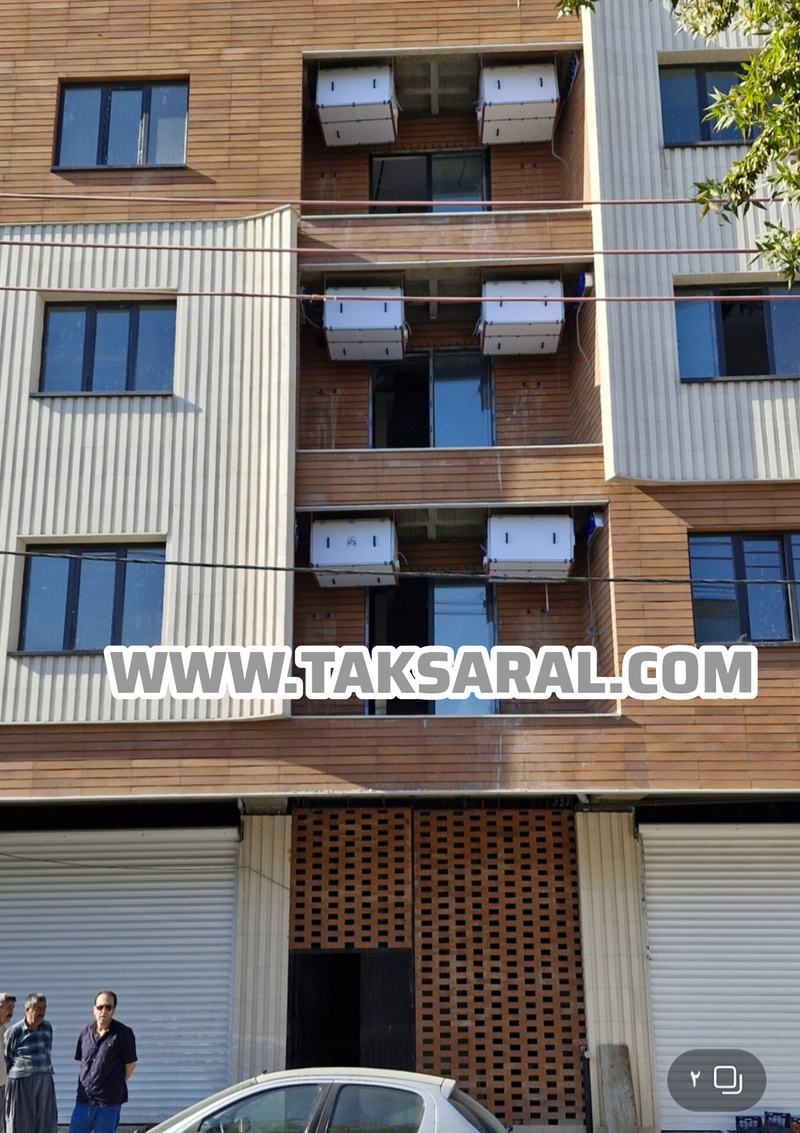

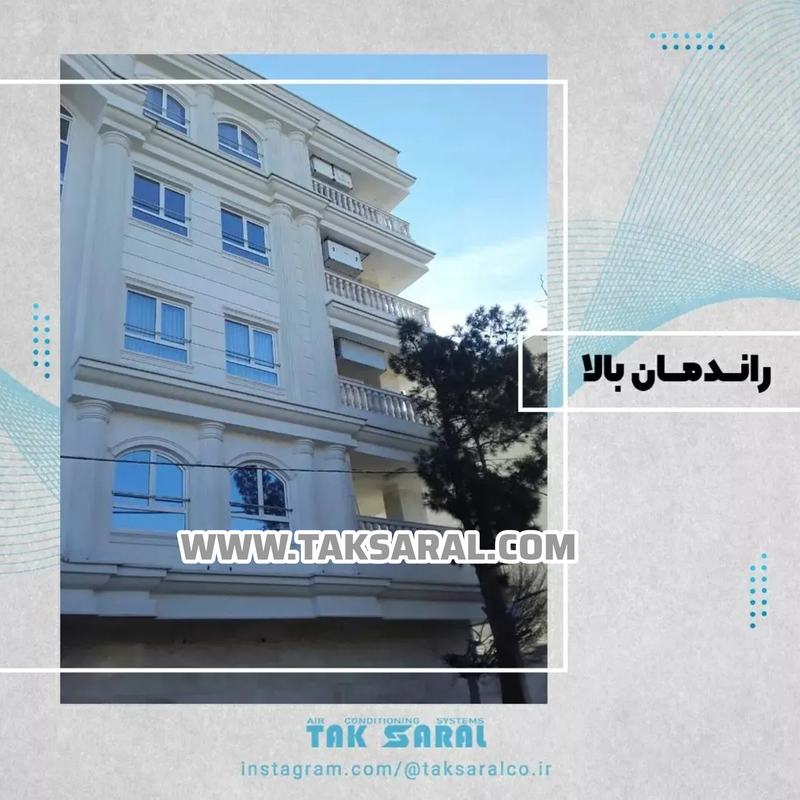

تصویر یک ایرواشر(زنت)سقفی

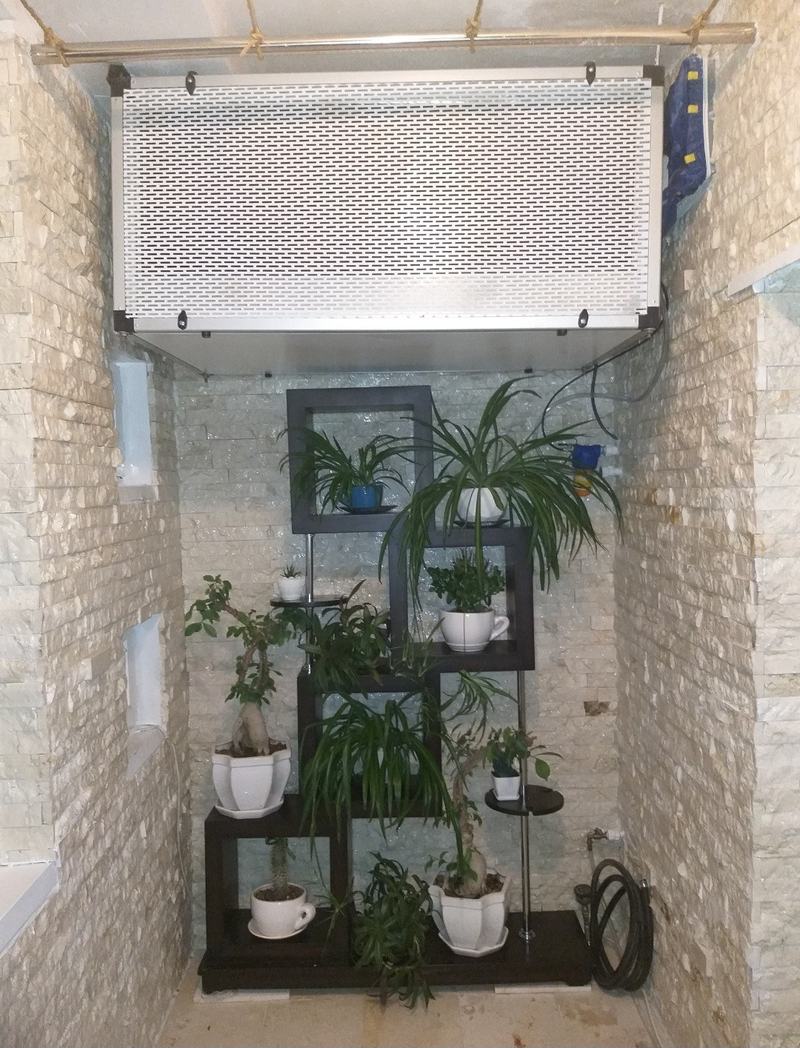

تصویر ایرواشر سقفی(زِنت)

ایرواشر های آپارتمانی:

ایرواشر های آپارتمانی (زِنت)نوعی از ایرواشر ها هستند که جهت سرمایش و گرمایش منازل مسکونی(آپارتمانی،ویلایی)کاربرد دارند.این نوع ایرواشر ها در دومدل طراحی و ساخته می شوند.

*مدل های سقفی:

ایرواشر سقفی به نوعی ایرواشر گفته می شود که در آپارتمان و زیر سقف بالکن نصب می شوند.این ایرواشر ها از نظر سرمایش کاملا شبیه به کولر های آبی سلولزی است.بدین شکل که با خیس شدن پدهای سلولزی و عبور جریان هوای گرم از پد ها تبخیر اتفاق افتاده و هوا خنک می شود.در صورتی که زیر سازی این دستگاه ها(کانال توزیع هوا)اصولی اجرا شود این سیستم ها گزینه مناسبی برای سرمایش و گرمایش واحد های مسکونی است.گرمایش این سیستم ها نیز مانند ایرواشر صنعتی از نوع کویل آبگرم است.

*مدل های بامی:

ایرواشر بامی(زِنت) به نوعی ایرواشر گفته می شود که در پشت بام نصب می شود و برای پروژه های ویلایی کاربرد دارند.این ایرواشر ها در ظرفیت 3000cfmبه بالا قابل ساخت می باشند.عملکرد این ایرواشر ها(زِنت)در فصل تابستان دقیقا شبیه به کولر آبی سلولزی و در فصل زمستان مانند گرمایش فن کویل و داکت اسپلیت است.

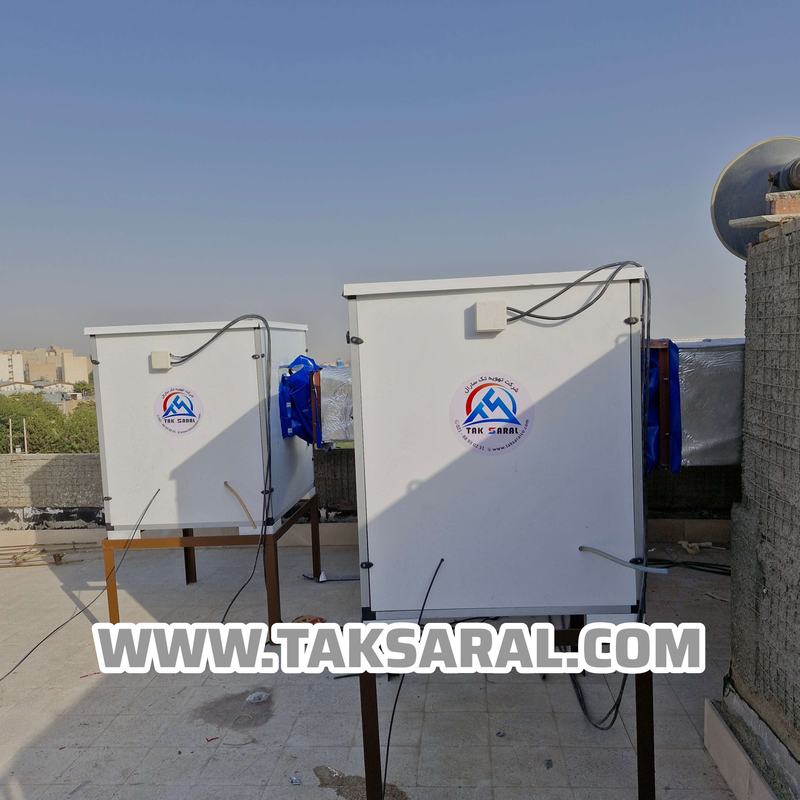

تصویر ایرواشر(زِنت) مدل بامی

*طرز کار ایرواشر ها:

طرز کار ایرواشر ها در فصل تابستان بر اساس تبخیر و در فصل زمستان با کویل آب گرم است.هوای ورودی در ایرواشر ها در فصل تابستان به صورت100%هوای تازه(full fresh)و در فصل زمستان به دلیل صرفه جویی در مصرف انرژی از هوای برگشت محیط استفاده می شود.

(توضیحات کامل میخوای ، بزن رو لینک)

https://www.aparat.com/v/kkw45g2

مزایای ایرواشر نسبت به سایر سیستم ها:

*هزینه اولیه کمتر

*مصرف انرژی کمتر و به صرفه

*تامین رطوبت در مناطق گرم و خشک

*کنترل دمای خودکار

*فیلتراسیون هوا

*تعمیر و نگهداری آسان

*استهلاک کمتر

(توضیحات بیشتر بزن رو لینک)

https://www.aparat.com/v/mmcgo73

بررسی دقیق معایب ایرواشر:

*نیاز به کانال انتقال هوا

*توزیع هوای یکنواخت و عدم تفکیک دما

*مصرف آب بالا

*صدای بیشتر در مدل های صنعتی

کاربرد ایرواشر در تهویه مطبوع:

ایرواشر های در مناطق با اقلیم آب و هوایی گرم و خشک و معتدل در‌ کاربری های تجاری ، اداری ، سالن های تولید ، کارخانجات ، تالار ها و سالن های پرورش دام و طیور برای کنترل دما و رطوبت در طی چهار فصل سال کاربرد دارند و ایرواشر های آپارتمانی (زِنت)همانطور که گفته شد در صورت زیرسازی اصولی برای کاربری های مسکونی قابل استفاده است.

(توضیحات کامل میخوای ، بزن رو لینک)

https://www.aparat.com/v/iotg13o

چه پروژه هایی باید از ایرواشر استفاده کنیم؟

پروژه های که در مناطق گرم و خشک و معتدل هستند مانند رستوران ها ، تالار ها ، سالن های ورزشی ، سالن های مونتاژ و تولید ، سالن های اجتماعات ، سالن های پرورش دام و طیور و ایرواشر های آپارتمانی(زِنت) نیز در کاربری های مسکونی کاربرد دارند.

در چه پروژه هایی بهتره ایرواشر استفاده نکنیم؟

در مناطق ساحلی و دارای رطوبت بالا و کاربری هایی که رطوبت در فرآیند تولید تاثیر منفی می گذارد ، این سیستم ها گزینه مناسبی نیست.در بیمارستان ها نیز به دلیل رشد میکروب در اماکن دارای رطوبت ، سیستم های تبخیری پیشنهاد نمی شود.

مصرف برق ایرواشر ها نسبت به چیلر ها؟

ایرواشر ها به دلیل اینکه سرمایش آن ها از نوع تبخیری بوده و مانند چیلر ها کمپرسور ندارند مصرف برق کمتری دارد.

(توضیحات بیشتر می خوای بزن رو لینک)

https://www.aparat.com/v/lyy711h

مصرف آب ایرواشر چقدره؟

یکی از معایب ایرواشر ها ، مصرف زیاد آب این سیستم ها نسبت به سیستم های دیگر مانند چیلر ها و داکت اسپلیت است.

ایرواشر بهتره یا زِنت؟

اینکه ایرواشر بهتره یا زنت ، بستگی به نوع کاربری ، میزان رطوبت درخواستی ، هزینه اولیه و یک سری موارد دارد.در بالا کاملا توضیح داده شد که ایرواشر برای چه کاربری هایی مناسب و برای چه پروژه هایی زنت بهتر است.

(توضیحات بیشتر بزن رو لینک)

https://www.aparat.com/v/bezb2rs

برای انتخاب بهترین گزینه متناسب با ظرفیت و شرایط پروژه خود، کافی است با [ کارشناسان فنی تهویه تک سارال ] تماس بگیرید و از مشاوره تخصصی بهره ببرید.
