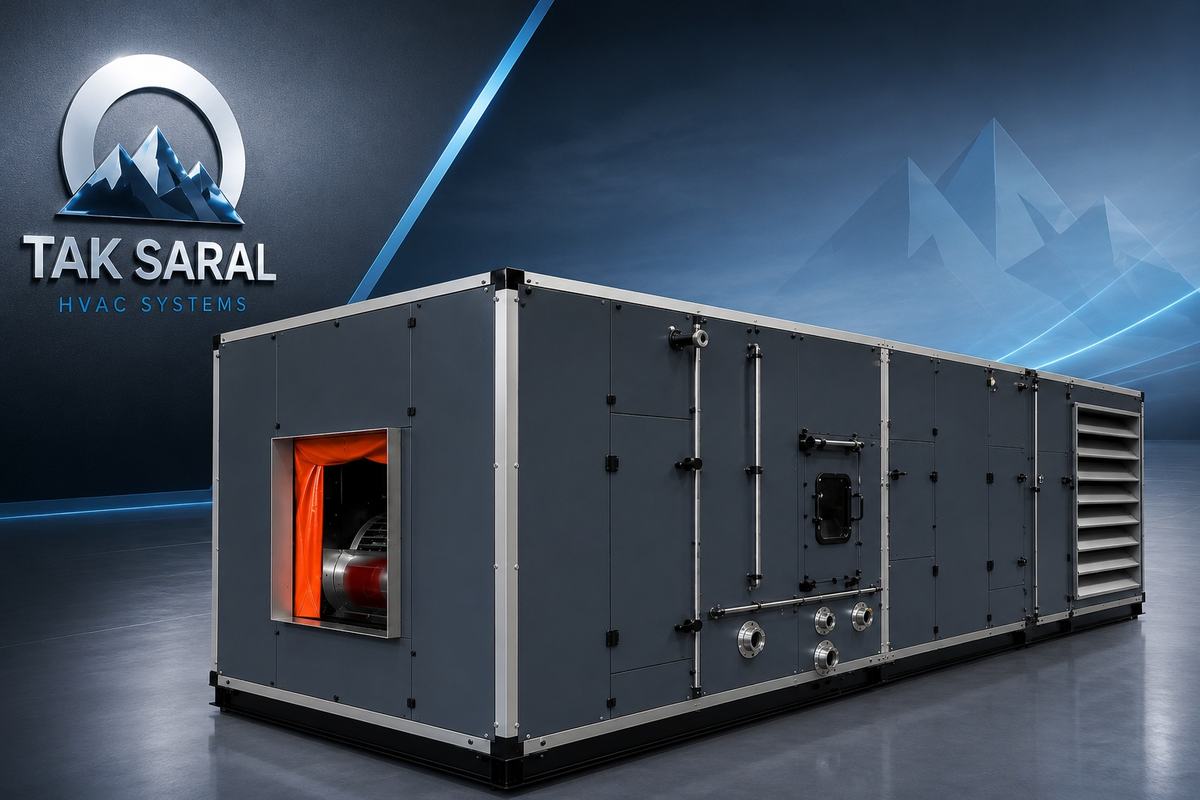

ایرواشر صنعتی

ایرواشر صنعتی چیست؟

ایرواشرهای صنعتی به نوعی هوا رسان گفته می شود که وظیفه آنها کنترل دما(سرمایش و گرمایش) و تنظیم رطوبت محیط و عمل فیلتراسیون هوا و تعویض هوای محیط است. ایرواشر های صنعتی در سرمایش به روش تبخیری و در گرمایش به با کویل های آبگرم گرمای محیط را تامین می کنند.ظرفیت هوادهی ایرواشر های صنعتی از 5000cfm تا 50000cfm بر اساس نیاز پروژه قابل طراحی و ساخت است.این دستگاه ها جهت تامین هوای سرد و گرم پروژه های صنعتی از قبیل : کارخانجات ، سالن های مونتاژ ، سالن های ورزشی ، تالار ها ، رستوران ها و سالن های پرورش دام و طیور کاربرد دارند.

طرز کار ایرواشر های صنعتی

نحوه عملکرد ایرواشر صنعتی در سرمایش مانند کولر های آبی است.با این تفاوت که در کولرها از پوشال و پد های سلولزی برای خنک کردن هوا و تبخیر آب استفاده می شود ، ولی در ایرواشر های صنعتی پد های سلولزی و پوشال نقشی در تبخیر ندارند.آب به صورت مستقیم در مسیر عبور هوا از طریق یک سری نازل ها با فشار بالا اسپری می شود و هوا پس از برخورد با آب بر اثر فرایند تبخیر خنک می شود و از مسیر کانال های توزیع هوا وارد محیط می شود.سرمایش این سیستم برای مناطق دارای رطوبت بالا مناسب نیست.گرمایش ایرواشر های صنعتی از نوع کویل آبگرم بوده و مشابه گرمایش دستگاه هایی مانند هواساز ها ، زنت ها و فن کویل ها می باشد.در ایرواشر ها یک نوع مبدل آبی به نام (کویل)نصب می شود که با ورود آب داغ به این کویل ها در فصل زمستان به دلیل اینکه جنس لوله های استفاده شده در این کویل ها از جنس مس می باشد کویل ها کاملا داغ شده و با عبور هوا از سطح کویل ها گرمای آب به هوای عبوری از سطح کویل انتقال یافته و هوا از طریق مسیر های کانال کشی شده وارد محیط می شود.در فصل زمستان ، هوا در ایرواشر ها به دلیل صرفه جویی در مصرف انرژی سیر کوله می شود.ولی در فصل تابستان هوای تازه(FULL FRESH) جهت خنک کاری محیط استفاده می شود و هوا پس از ورود به محیط باید تخلیه شود.نوع استفاده سیستم های تبخیری با سیستم های تراکمی کاملا متفاوت است.در سیستم های تراکمی مانند داکت اسپلیت یا VRF تمامی پنجره ها باید کاملا بسته باشند تا از ورود هوای گرم به داخل محیط جلوگیری شود.ولی در سیستم های تبخیری مانند ایرواشر ها ، زنت ها و یا کولر های آبی کاملا برعس است و باید یک مسیر جهت تخلیه هوا در نظر گرفته شود.

ایرواشر های صنعتی در کدام پروژه ها کاربرد دارد.

در اکثر پروژه هایی که در مناطق گرم و خشک و معتدل وجود دارند می توان از سیستم ایرواشر و سایر سیستم های تبخیری به عنوان یک سیستم خنک کننده استفاده کرد.دلیل استفاده از سیستم های تبخیری در اقلیم های آب و هوایی گرم و خشک و معتدل پایین پودن سطح رطوبت نسبی هوا در این مناطق می باشد.هر چقدر که رطوبت نسبی هوا پایین تر باشد دمای مرطوب (wet bulb) نیز پایین تر و سیستم های تبخیری در این مناطق توان کاهش دما تا 2 الی 3 درجه بالاتر از دمای مرطوب را دارند.دمای مرطوب هر منطقه بستگی به دمای خشک و رطوبت نسبی آن منطقه دارد.منظور از دمای خشک ، دمایی است که توسط سازمان هواشناسی اندازه گیره و اعلام می شود.گرمای ایرواشر ها در تمامی شرایط آب و هوایی و مناطق سردسیر قابل استفاده است.این سیستم های سرمایشی و گرمایشی علاوه بر تنظیم دمای محیط ، میزان رطوبت محیط را نیز کنترل می کنند.

انواع ایرواشر های صنعتی و کاربرد آنها

همانطور که در بالا گفته شد ایرواشر های صنعتی به سه گروه تقسیم می شوند:

*ایرواشر کلاس4

*ایرواشر کلاس6

*ایرواشر کلاس8

این سه گروه از نظر عملکرد هیچ تفاوتی با هم نداشته و تنها تفاوت این ایرواشر ها ، سطح یا میزان رطوبت تولید شده می باشد که باتوجه به نوع کاربری یکی از این سه گروه(کلاس4،کلاس6،کلاس8)توسط مشاور فنی(مهندس مکانیک) پروژه انتخاب می شود.ایرواشر های صنعتی از ظرفیت های 5000cfm الی 70000cfm قابل طراحی و ساخت می باشند. در پروژه های صنعتی ، سالن های ورزشی ، تالارها ، رستوران ها ، سالن های اجتماعات از ایرواشر های صنعتی کلاس 4 و کلاس 6 جهت ایجاد فضایی مطبوع و خنک استفاده می شود. ایرواشر های کلاس 8 در پروژه هایی کاربرد دارند که هدف مصرف کننده علاوه بر تنظیم دما ، افزایش سطح رطوبت سالن تولید است.مثلا در کارخانجات نساجی از ایرواشر های کلاس 8 جهت افزایش رطوبت سالن و جلوگیری از پارگی نخ ها استفاده می شود.در سالن های پرورش دام و طیور و سالن های تولید قارچ نیز از این مدل ایرواشر ها جهت بالابردن سطح رطوبت سالن استفاده می شود .

اجزاء تشکیل دهنده ایرواشر های صنعتی

هر ایرواشر صنعتی تشکیل شده از سه پخش که عبارتند از:

*اتاقک فیلتراسون و گرمایش:

اتاق فیلتراسون و گرمایش اولین قسمت از یک ایرواشر محسوب می شود که هوا پس از ورود از قسمت دمپر ها وارد این بخش می شود.اتاقک فیلتراسیون و گرمایش تشکیل شده از دمپر های هوای تازه و دمپر هوای برگشت که دمپر هوای تازه در فصل تابستان و دمپر هوای برگشت در فصل زمستان جهت سیرکوله هوا کاربرد دارند(مطابق تصویر پایین).معمولا یک بستر فیلتر(فیلتر های آلومنیومی) جهت حذف ریزگردها در ایرواشر ها استفاده می شود که این فیلتر ها قابل شستشو می باشند. علاوه بر فیلتر ها یک مبدل( کویل آبگرم ) که در فصل سرما جهت تامین گرمایش محیط استفاده می شود ، در این اتاقک وجود دارد.در ایرواشر های با ظرفیت هوادهی بالا معمولا این سه بخش(اتاقک فیلتر و کویل ، اتاقک تبخیر ، اتاقک فن ) بصورت مجزا به محل پروژه انتقال داده شده و در محل پروژه به یک دیگر متصل می شوند.

*اتاقک تبخیر:

اتاقک تبخیر دومین بخش یا مرحله ای از یک ایرواشر است ، که هوا پس از عبور از فیلتر ها در فصل تابستان جهت خنک شدن باید از آن عبور کند.همانطور که در تصویر پایین می بینید در مسیر عبور هوا در اتاقک تبخیر تعدادی نازل قرار گرفته است که وظیفه این نازل ها اسپری آب بر روی هوای عبوری از داخل این اتاقک می باشد. اسپری آب توسط پمپ های سیرکوله و با فشار بالا انجام می شود.به حدی که آب خارج شده از هر نازل به قطرات بسیار ریز تبدیل می شود.هوای گرم در فصل تابستان پس از برخورد با آب خنک شده و از مسیر قطره گیر ها عبور کرده و وارد مرحله سوم (اتاقک فن) می شود.ساختار قطره گیر ها به شکلی است که هوا پس از برخورد با قطره گیر ها ، قطرات آب از هوا جدا شده و به داخل تشت بر می گردد و هوا نیز وارد اتاقک فن ها می شود.در صورت عدم عملکرد صحیح قطره گیر ها و یا استفاده از قطره گیرهای نا مرغوب ، قطرات آب وارد اتاقک فن شده و باعث ورود آب به سیم پیچ الکترو موتور فن و ورود آب از مسیر کانالها به داخل محیط شود.

*اتاقک فن:

آخرین بخش هر ایرواشر(هواشور)اتاقک فن است.همانطور که در تصویر پایین کاملا مشخص است فن های دستگاه در داخل این اتاقک نصب شده اند و وظیفه این فن ها در ایرواشر ها به جریان درآوردن هوا و ایجاد مکش و و رانش در مسیر کانال ها است.در ایرواشرها از فن های بکوارد و فوروارد جهت به جریان درآوردن هوا استفاده می شود.تفاوت فن های بکوارد و فوروارد در میزان فشار استاتیک این دستگاه ها است.

مزایای ایرواشر صنعتی کدامند؟

*هزینه اولیه کمتر نسبت به سیستم های چیلر و پکیج یونیت

*مصرف برق کمتر نسبت به چیلر ها و روف تاپ پکیج ها

*کنترل رطوبت محیط(در مناطق گرم و خشک)

*تصفیه و شستشوی هوا و حذف ریزگرد ها

*هزینه نگهداری پایین تر

*تامین هوای تازه

*مناسب برای فضاهای بزرگ

*امکان کنترل خودکار

معایب ایرواشر های صنعتی چیست؟

*نیاز به کانال کشی جهت توزیع هوا

*وابستگی به شرایط آب و هوایی

*مصرف آب نبتا زیاد

*افزایش رطوبت محیط (ممکن است در بعضی صنایع باعث خوردگی تجهیزات شود)

*احتمال رسوب گذاری

*نیاز به فضای نصب بیشتر

قیمت ایرواشر

قیمت ایرواشر به ظرفیت هوادهی ایرواشر مورد نیاز و تجهیزاتی که بر روی سیستم نصب می شود بستگی دارد.هرچقدر که ظرفیت ایرواشر بالاتر باشد قیمت آن نیز بالاتر است.نوع فن(فوروارد یا بکوارد) ، ضخامت جداره ها ، استراکچر و موارد زیادی در قیمت تمام شده این سیستم ها تاثیر دارد.

لیست قیمت ایرواشر های تهویه تک سارال:

قیمت ایرواشر کلاس 4و6و8 (5000cfm)

قیمت ایرواشر کلاس 4و6و8 (10000cfm)

قیمت ایرواشر کلاس 4و6و8 (15000cfm)

قیمت ایرواشر کلاس 4و6و8 (20000cfm)

قیمت ایرواشر کلاس 4و6و8 (25000cfm)

قیمت ایرواشر کلاس 4و6و8 (30000cfm)

قیمت ایرواشر کلاس 4و6و8 (35000cfm)

قیمت ایرواشر کلاس 4و6و8 (40000cfm)

قیمت ایرواشر کلاس 4و6و8 (45000cfm)

قیمت ایرواشر کلاس 4و6و8 (50000cfm)

قیمت ایرواشر کلاس 4و6و8 (55000cfm)

قیمت ایرواشر کلاس 4و6و8 (60000cfm)

قیمت ایرواشر کلاس 4و6و8 (65000cfm)

قیمت ایرواشر کلاس 4و6و8 (70000cfm)

جهت استعلام ، مشاوره و بازدید حضوری از پروژه شما میتوانید با کارشناسان فنی مجموعه تک سارال تماس گرفته و مشاوره بگیرید.
