**چیلر مرکزی چیست و چگونه سرمایش ساختمان را تأمین می‌کند؟

*مقدمه

در ساختمان‌های بزرگ مانند برج‌های اداری، هتل‌ها، بیمارستان‌ها و مراکز خرید، تأمین سرمایش یکنواخت برای تعداد زیادی اتاق و فضای مختلف، به سیستمی متمرکز و قابل‌کنترل نیاز دارد. استفاده از تعداد زیادی دستگاه سرمایشی مستقل در چنین پروژه‌هایی می‌تواند مدیریت، نگهداری و تأمین سرمایش را پیچیده کند. یکی از راهکارهای رایج برای این ساختمان‌ها، استفاده از چیلر مرکزی است.
چیلر مرکزی، سرمایش مورد نیاز ساختمان را از یک یا چند دستگاه مستقر در محل مشخصی مانند موتورخانه تأمین می‌کند و از طریق شبکه لوله‌کشی، آب سرد را به تجهیزات سرمایشی بخش‌های مختلف می‌رساند. در این مقاله بررسی می‌کنیم چیلر مرکزی چیست، از چه اجزایی تشکیل شده، چگونه سرمایش را در ساختمان توزیع می‌کند و چه مزایا و محدودیت‌هایی دارد.

**چیلر مرکزی چیست؟

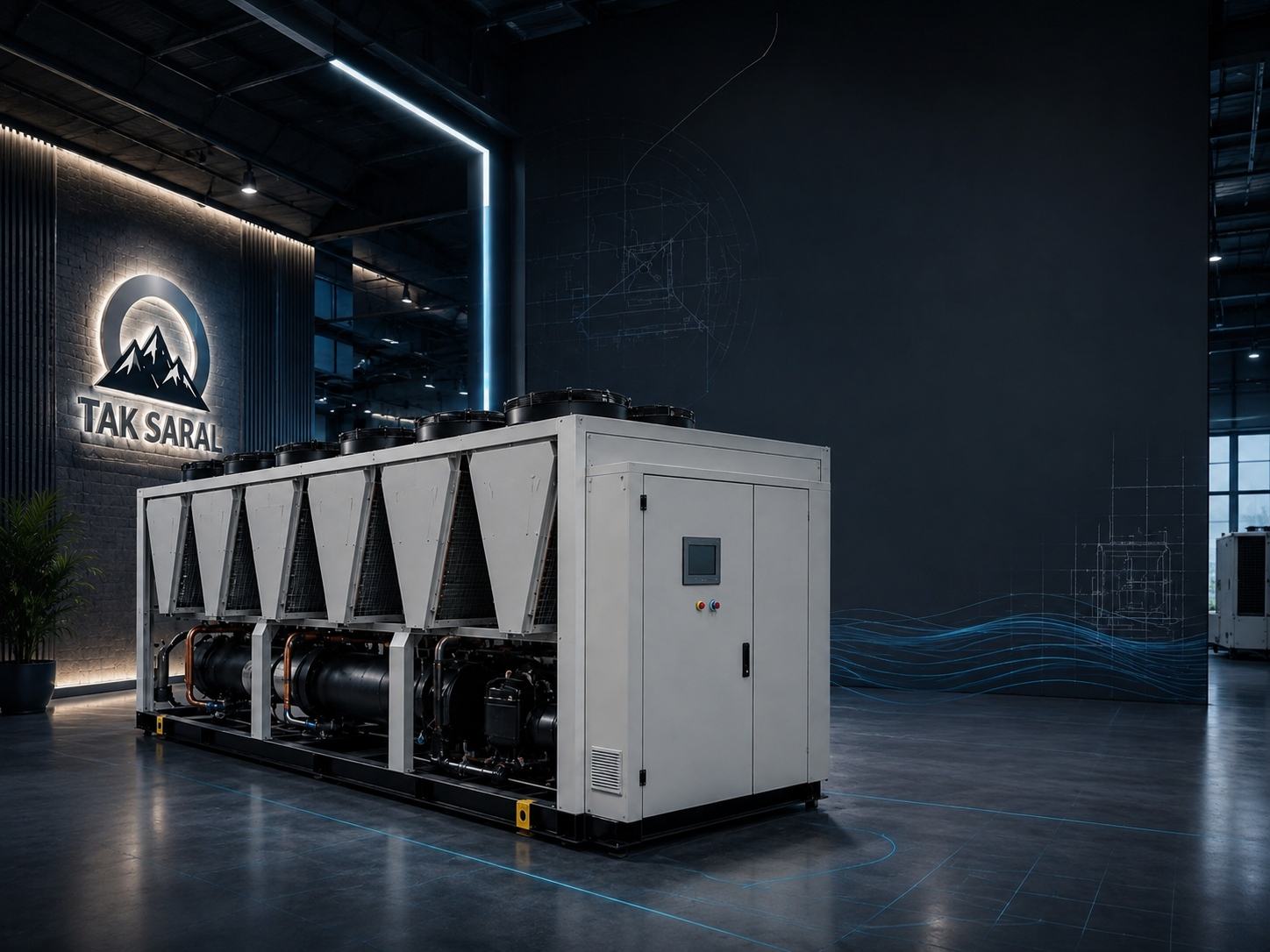

چیلر مرکزی یک سیستم سرمایشی با ظرفیت نسبتاً بالا است که برای تأمین نیاز سرمایشی یک ساختمان یا مجموعه‌ای از ساختمان‌ها طراحی می‌شود. برخلاف سیستم‌های سرمایشی پراکنده که هر بخش دستگاه مستقل خود را دارد، در این سیستم یک یا چند چیلر در محل مشخصی نصب می‌شوند و مدار آب سرد، سرمایش را به فضاهای مختلف منتقل می‌کند.
در واقع، چیلر آب را خنک می‌کند (در اصل با گرفتن گرما از آب، دمای آن را کاهش می‌دهد). آب سردشده سپس از طریق لوله‌کشی به تجهیزاتی مانند فن‌کویل و هواساز فرستاده می‌شود. این تجهیزات گرمای هوای داخل ساختمان را دریافت کرده و به آب منتقل می‌کنند. آب پس از گرم‌تر شدن دوباره به چیلر برمی‌گردد تا گرمای آن گرفته شود و چرخه ادامه پیدا کند.
یکی از ویژگی‌های مهم چیلر مرکزی، متمرکز بودن تجهیزات اصلی است. در چنین سیستمی، به جای نصب تعداد زیادی دستگاه سرمایشی مستقل، بخش اصلی تجهیزات در یک محل مشخص قرار می‌گیرد. این موضوع می‌تواند عملیات سرویس، نگهداری و کنترل سیستم را ساده‌تر کند.
چیلرهای مرکزی معمولاً برای پروژه‌هایی با بار سرمایشی قابل‌توجه طراحی می‌شوند و ظرفیت آن‌ها بر اساس نیاز واقعی ساختمان تعیین می‌شود. نوع ساختمان، مساحت، شرایط آب‌وهوایی، تعداد افراد، تجهیزات داخلی و میزان بار حرارتی، از جمله عواملی هستند که در تعیین ظرفیت مورد نیاز نقش دارند.

**اجزای اصلی چیلر مرکزی

چیلر مرکزی علاوه بر خود دستگاه چیلر، به مجموعه‌ای از تجهیزات جانبی برای انتقال، توزیع و کنترل سرمایش نیاز دارد. اجزای سیستم با توجه به نوع چیلر و طراحی پروژه می‌توانند متفاوت باشند، اما بخش‌های اصلی معمولاً شامل موارد زیر هستند.

*دستگاه چیلر و چرخه داخلی آن

خود چیلر بخش اصلی سیستم است و چرخه تبرید در آن انجام می‌شود. این چرخه از چهار جزء اصلی تشکیل شده است: اواپراتور، کمپرسور، کندانسور و شیر انبساط.
در اواپراتور، گرمای آب به مبرد منتقل می‌شود. کمپرسور مبرد را متراکم می‌کند و شرایط لازم را برای دفع گرما فراهم می‌سازد. سپس مبرد در کندانسور گرمای خود را به محیط بیرون منتقل می‌کند و در نهایت شیر انبساط شرایط مبرد را برای بازگشت به اواپراتور آماده می‌کند.
در چیلرهای با ظرفیت بالا، ممکن است از کمپرسورهای اسکرو یا سانتریفیوژ استفاده شود، اما انتخاب نوع کمپرسور به ظرفیت، طراحی و شرایط کاری دستگاه بستگی دارد.

*شبکه لوله‌کشی آب سرد

یکی از بخش‌های مهم چیلر مرکزی، شبکه لوله‌کشی است که آب سرد را از چیلر به بخش‌های مختلف ساختمان منتقل می‌کند.
این لوله‌ها ممکن است از مسیرهایی مانند شفت‌های تأسیساتی، سقف کاذب یا فضاهای اختصاصی تأسیسات عبور کنند. طراحی صحیح این شبکه اهمیت زیادی دارد، زیرا طول مسیر، افت فشار، دبی آب و اختلاف ارتفاع بین طبقات باید در انتخاب تجهیزات و طراحی سیستم در نظر گرفته شود.

آب پس از عبور از تجهیزات سرمایشی و دریافت گرمای فضا، از مسیر برگشت به سمت چیلر حرکت می‌کند.

*فن‌کویل‌ها و هواسازها

آب سرد به‌تنهایی سرمایش مستقیم فضای ساختمان را انجام نمی‌دهد. برای انتقال گرمای هوا به آب، از تجهیزاتی مانند فن‌کویل و هواساز استفاده می‌شود.
در فن‌کویل، آب سرد از داخل کویل عبور می‌کند و فن، هوای اتاق را از روی سطح کویل عبور می‌دهد. گرمای هوا به آب منتقل می‌شود و هوای با دمای پایین‌تر دوباره وارد فضای اتاق می‌شود.
هواساز نیز عملکرد مشابهی در انتقال گرما دارد، اما معمولاً برای فضاهای بزرگ‌تر و سیستم‌های توزیع هوای مرکزی استفاده می‌شود و می‌تواند علاوه بر سرمایش، وظایف دیگری مانند تأمین و توزیع هوای تازه را نیز بر عهده داشته باشد.

*پمپ‌های گردش آب

برای حرکت آب در شبکه لوله‌کشی، از پمپ استفاده می‌شود. پمپ مدار آب سرد، آب را بین چیلر و تجهیزات سرمایشی ساختمان به گردش درمی‌آورد.در چیلرهای آب‌خنک، مدار دیگری نیز برای گردش آب بین کندانسور و سیستم دفع حرارت وجود دارد. انتخاب ظرفیت و نحوه کنترل پمپ‌ها باید با توجه به دبی و افت فشار مدار انجام شود.

*برج خنک‌کننده

در چیلرهای آب‌خنک، گرمای جذب‌شده توسط آب کندانسور باید در نهایت به محیط بیرون منتقل شود. برج خنک‌کننده یکی از تجهیزاتی است که برای انجام این کار مورد استفاده قرار می‌گیرد.

آب گرم‌شده در کندانسور وارد برج می‌شود و با تماس کنترل‌شده با جریان هوا، بخشی از گرمای خود را از دست می‌دهد. بخشی از آب نیز ممکن است در این فرآیند تبخیر شود. آب خنک‌ترشده دوباره به سمت کندانسور برمی‌گردد.البته همه چیلرهای مرکزی به برج خنک‌کننده نیاز ندارند. در سیستم‌های هواخنک، دفع گرمای کندانسور مستقیماً با استفاده از هوا انجام می‌شود.

*تابلوی برق و سیستم کنترل

چیلر مرکزی به تجهیزات الکتریکی و کنترلی مختلفی برای راه‌اندازی، کنترل و حفاظت نیاز دارد. تابلوی برق، کنترلرها، سنسورها و تجهیزات حفاظتی، وضعیت بخش‌های مختلف سیستم را پایش می‌کنند.در پروژه‌های بزرگ، ممکن است تجهیزات چیلر و بخش‌های مختلف سیستم تهویه به سیستم مدیریت ساختمان یا BMS متصل شوند. در این حالت، برخی اطلاعات مانند دما، وضعیت تجهیزات و شرایط کاری سیستم از یک محل مرکزی قابل مشاهده و مدیریت خواهد بود.

**چیلر مرکزی چگونه سرمایش ساختمان را تأمین می‌کند؟

برای درک عملکرد سیستم، می‌توان مسیر آب و انتقال گرما را از موتورخانه تا فضای داخلی ساختمان دنبال کرد.

ابتدا چیلر در اواپراتور، گرمای آب مدار را دریافت می‌کند و باعث کاهش دمای آن می‌شود. در واقع چیلر سرما را به آب اضافه نمی‌کند؛ بلکه گرمای موجود در آب را می‌گیرد.

آب با دمای پایین‌تر از طریق پمپ وارد شبکه لوله‌کشی می‌شود و به سمت فن‌کویل‌ها و هواسازهای مختلف ساختمان حرکت می‌کند.

در فن‌کویل، آب سرد از داخل کویل عبور می‌کند. هم‌زمان فن، هوای اتاق را از روی کویل عبور می‌دهد. چون دمای آب داخل کویل از دمای هوای اتاق پایین‌تر است، گرما از هوا به آب منتقل می‌شود.

در نتیجه، دمای هوای عبوری کاهش پیدا می‌کند و هوای خنک‌تر وارد اتاق می‌شود. آب نیز پس از دریافت گرمای هوا، گرم‌تر می‌شود.

این آب از مسیر برگشت دوباره به موتورخانه منتقل می‌شود. در اواپراتور، گرمای آن به مبرد منتقل می‌شود و آب دوباره برای ورود به مدار سرمایش آماده می‌شود.

هم‌زمان، مبردی که در اواپراتور گرمای آب را دریافت کرده است، وارد چرخه تبرید می‌شود. در کمپرسور فشرده می‌شود، در کندانسور گرمای خود را به محیط بیرون می‌دهد و پس از عبور از شیر انبساط، دوباره به اواپراتور بازمی‌گردد.

به این ترتیب، دو مسیر اصلی در کنار یکدیگر فعالیت می‌کنند: مدار آب که گرمای فضاها را به چیلر منتقل می‌کند و مدار مبرد که این گرما را از آب دریافت کرده و در نهایت به محیط بیرون منتقل می‌کند.

**نقش کنترل دما در فضاهای مختلف

یکی از مزیت‌های سیستم‌های مرکزی این است که با وجود مشترک بودن منبع اصلی سرمایش، می‌توان شرایط دمایی فضاهای مختلف را تا حد زیادی به صورت مستقل کنترل کرد.

برای این کار، فن‌کویل‌ها و سایر تجهیزات انتهایی به ترموستات‌ها و تجهیزات کنترلی مجهز می‌شوند. در بسیاری از سیستم‌ها، یک شیر کنترلی میزان جریان آب عبوری از کویل را تنظیم می‌کند.

برای مثال، اگر دمای یک اتاق به مقدار تنظیم‌شده برسد، سیستم کنترل می‌تواند جریان آب عبوری از کویل را کاهش دهد یا آن را متوقف کند. با افزایش دوباره دمای اتاق، جریان آب می‌تواند افزایش پیدا کند.

سرعت فن نیز در برخی فن‌کویل‌ها قابل تنظیم است و می‌تواند در کنترل شرایط فضای داخلی نقش داشته باشد.در ساختمان‌های مجهزتر، تجهیزات کنترلی می‌توانند به BMS متصل شوند تا وضعیت دما و عملکرد تجهیزات از یک سیستم مرکزی پایش و مدیریت شود.

**چرا از چیلر مرکزی به جای سیستم‌های پراکنده استفاده می‌شود؟

استفاده از چیلر مرکزی در ساختمان‌های بزرگ دلایل مختلفی دارد. یکی از مهم‌ترین آن‌ها، متمرکز بودن تجهیزات اصلی است. در این حالت، عملیات سرویس و نگهداری تجهیزات اصلی در یک محل مشخص انجام می‌شود و نیازی نیست تعداد زیادی دستگاه مستقل در بخش‌های مختلف ساختمان نصب و نگهداری شوند.

موضوع دیگر، امکان کنترل متمرکز سیستم است. در پروژه‌های بزرگ می‌توان عملکرد چیلرها، پمپ‌ها، تجهیزات انتهایی و سایر بخش‌ها را از طریق سیستم کنترل مدیریت کرد.

از نظر مصرف انرژی نیز نمی‌توان به صورت کلی گفت که چیلر مرکزی همیشه از سیستم‌های پراکنده کم‌مصرف‌تر است. با این حال، در پروژه‌های بزرگ، امکان استفاده از تجهیزات با ظرفیت بالا و روش‌های مختلف کنترل ظرفیت وجود دارد و طراحی صحیح سیستم می‌تواند به بهره‌برداری مناسب و کاهش مصرف انرژی کمک کند.از نظر معماری نیز تمرکز تجهیزات اصلی در موتورخانه می‌تواند از پراکنده شدن تعداد زیادی تجهیزات سرمایشی در قسمت‌های مختلف ساختمان جلوگیری کند.

**محدودیت‌ها و نکات مهم در استفاده از چیلر مرکزی

چیلر مرکزی در کنار مزایای خود، محدودیت‌هایی نیز دارد. یکی از مهم‌ترین موارد، نیاز به طراحی مناسب از مراحل اولیه پروژه است.
موتورخانه، مسیر لوله‌های رفت و برگشت، شفت‌های تأسیساتی، محل نصب تجهیزات، ظرفیت برق و تجهیزات جانبی باید متناسب با سیستم سرمایشی پیش‌بینی شوند. به همین دلیل، اجرای چنین سیستمی در ساختمانی که از ابتدا برای آن طراحی نشده، می‌تواند پیچیده و پرهزینه باشد.
موضوع دیگر، وابستگی سرمایش ساختمان به تجهیزات مرکزی است. اگر تنها یک چیلر وجود داشته باشد و این دستگاه دچار خرابی جدی شود، بخش بزرگی از سرمایش ساختمان ممکن است تحت تأثیر قرار بگیرد.
به همین دلیل، در پروژه‌هایی که تداوم سرمایش اهمیت زیادی دارد، ممکن است از چند دستگاه چیلر استفاده شود. در این حالت، بخشی از بار سرمایشی بین چند دستگاه تقسیم می‌شود و در صورت خروج یکی از آن‌ها از مدار، دستگاه‌های دیگر می‌توانند بخشی از بار را تأمین کنند.
هزینه اولیه نیز یکی دیگر از موارد قابل توجه است. چیلر مرکزی علاوه بر خود چیلر به تجهیزاتی مانند پمپ، شبکه لوله‌کشی، سیستم کنترل و در برخی پروژه‌ها برج خنک‌کننده نیاز دارد. بنابراین سرمایه‌گذاری اولیه آن می‌تواند قابل توجه باشد و مناسب بودن آن باید با توجه به مقیاس و نیاز پروژه بررسی شود.

**چیلر مرکزی برای چه پروژه‌هایی مناسب است؟

چیلر مرکزی معمولاً برای ساختمان‌ها و پروژه‌هایی مناسب است که تعداد زیادی فضای مختلف دارند و نیاز سرمایشی آن‌ها قابل توجه است.
برج‌های اداری، هتل‌ها، بیمارستان‌ها، مراکز خرید، مجتمع‌های تجاری و برخی پروژه‌های صنعتی از جمله کاربردهای رایج این سیستم هستند.
در چنین پروژه‌هایی، استفاده از یک سیستم متمرکز می‌تواند امکان مدیریت بهتر تجهیزات، توزیع آب سرد در بخش‌های مختلف و کنترل شرایط فضاها را فراهم کند.
البته مناسب بودن چیلر مرکزی فقط به بزرگ بودن ساختمان بستگی ندارد. عواملی مانند بار سرمایشی، نوع کاربری، شرایط آب‌وهوایی، فضای موجود برای موتورخانه و تجهیزات، دسترسی به آب و برق، هزینه‌های نگهداری و نحوه بهره‌برداری نیز باید در نظر گرفته شوند.

**جمع‌بندی

چیلر مرکزی سیستمی برای تأمین سرمایش ساختمان‌های بزرگ و مجموعه‌هایی با تعداد زیادی فضای مختلف است. در این سیستم، چیلر در یک محل مشخص مانند موتورخانه قرار می‌گیرد و از طریق مدار آب سرد، سرمایش را به فن‌کویل‌ها، هواسازها و سایر تجهیزات منتقل می‌کند.
در واقع چیلر آب را مستقیماً «سرد» نمی‌کند، بلکه گرما را از آب می‌گیرد و دمای آن را کاهش می‌دهد. آب سردشده به تجهیزات سرمایشی ساختمان می‌رود و در آنجا گرمای هوای فضا را دریافت می‌کند. سپس آب گرم‌تر به چیلر بازمی‌گردد تا گرمای آن دوباره گرفته شود.
در کنار مدار آب، مدار تبرید نیز فعال است و گرمای دریافت‌شده از آب را در نهایت به محیط بیرون منتقل می‌کند. تجهیزات دیگری مانند پمپ‌ها، شبکه لوله‌کشی، سیستم کنترل و در چیلرهای آب‌خنک، برج خنک‌کننده نیز در عملکرد کامل سیستم نقش دارند.
چیلر مرکزی برای پروژه‌های بزرگ می‌تواند راهکاری مناسب برای تأمین و مدیریت سرمایش باشد، اما انتخاب آن باید بر اساس شرایط واقعی پروژه، ظرفیت مورد نیاز، تجهیزات جانبی، هزینه اولیه و شرایط بهره‌برداری انجام شود.
